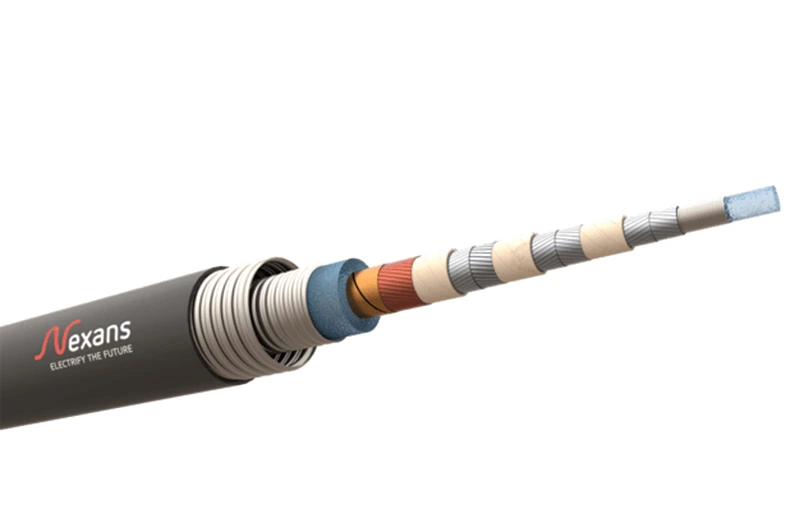

چرا انتخاب و نصب اصولی کابل‌های قدرت در صنعت حیاتی است؟

در دنیای صنعتی امروز، برق به‌عنوان شاهرگ اصلی هر مجموعه تولیدی یا تأسیساتی شناخته می‌شود. در این میان، کابل‌های قدرت (Power Cables) نقشی حیاتی در انتقال ایمن و پایدار انرژی الکتریکی بین منابع و مصرف‌کننده‌ها ایفا می‌کنند. انتخاب نادرست کابل نه‌تنها منجر به اتلاف انرژی و کاهش راندمان می‌شود، بلکه می‌تواند تبعات سنگینی مانند آتش‌سوزی، آسیب به تجهیزات، یا حتی توقف کامل خط تولید را به‌دنبال داشته باشد.بسیاری از مهندسان و پیمانکاران صنعتی در زمان طراحی یا اجرای سیستم برق، با این پرسش مواجه هستند:
"چه کابلی برای شرایط خاص پروژه ما مناسب است؟ و چگونه آن را به‌درستی نصب کنیم؟"

پاسخ این پرسش ساده نیست و وابسته به پارامترهای متعددی از جمله:

• ظرفیت جریان مصرفی تجهیزات (Ampacity)

• شرایط محیطی نصب (دمای هوا، رطوبت، خورندگی)

• طول مسیر کابل‌کشی و افت ولتاژ

• نحوه‌ی نصب (روی سینی، دفنی، کانال، یا هواکش)

• نوع بار (ثابت یا دینامیک)

• الزامات ایمنی و استانداردهای جهانی

با توجه به تنوع بالای کابل‌ها از نظر نوع عایق، سطح ولتاژ، جنس رسانا (مسی یا آلومینیومی) و ساختار لایه‌ها، انتخاب گزینه مناسب بدون درک دقیق از مشخصات فنی، بسیار چالش‌برانگیز خواهد بود.

هدف این راهنما، ارائه‌ی یک نقشه‌راه کاربردی و دقیق برای انتخاب و نصب اصولی کابل‌های قدرت در پروژه‌های صنعتی است. در این مسیر، به بررسی موارد زیر خواهیم پرداخت:

• روش محاسبه سایز کابل بر اساس جریان و افت ولتاژ

• جدول‌های مرجع برای انتخاب سریع کابل

• اصول و استانداردهای نصب ایمن کابل‌ها

• بررسی عوامل محیطی و تصحیح پارامترها

• و نکاتی برای بازرسی و نگهداری کابل‌ها در فاز بهره‌برداری

این مقاله، مخصوص مهندسان برق، پیمانکاران صنعتی، ناظران پروژه، و حتی فروشندگان کابل طراحی شده تا هم تصمیم‌گیری فنی را ساده‌تر کند و هم انتخابی دقیق‌تر، ایمن‌تر و اقتصادی‌تر را برای شما رقم بزند.

بخش اول: معیارهای کلیدی در انتخاب کابل قدرت

انتخاب کابل قدرت صرفاً بر اساس "ولتاژ نامی" یا "قیمت" انجام نمی‌شود. هر پروژه صنعتی مجموعه‌ای از شرایط خاص دارد که انتخاب کابل را تحت تأثیر قرار می‌دهد. در اینجا با ۶ پارامتر اصلی و تأثیرگذار آشنا می‌شویم که هر مهندس یا کارشناس برق باید قبل از خرید کابل در نظر بگیرد:

۱. ظرفیت جریان (Ampacity)

ظرفیت جریان به معنی حداکثر جریانی است که کابل می‌تواند بدون افزایش بیش از حد دما تحمل کند. این مقدار به عوامل مختلفی مانند سطح مقطع کابل، نوع عایق، جنس رسانا، و شرایط نصب بستگی دارد.

🔧 مثال: یک کابل مسی ۳×۱۰mm² با عایق XLPE در دمای ۳۰°C در هوای آزاد، می‌تواند حدود ۶۳ آمپر جریان را تحمل کند. اما اگر همین کابل در داخل زمین نصب شود، مقدار مجاز کاهش پیدا می‌کند.

۲. دمای محیط نصب

دمای محیط یکی از عوامل مهم در کاهش ظرفیت جریان کابل است.
هرچه دمای محیط بالاتر باشد، جریان قابل تحمل توسط کابل کمتر می‌شود.

⚠️ توجه: در فضاهای بسته صنعتی یا کانال‌های تنگ، گرمای تجمع‌یافته می‌تواند عملکرد کابل را به‌شدت کاهش دهد.

۳. طول مسیر و افت ولتاژ

افت ولتاژ یکی از مهم‌ترین چالش‌ها در پروژه‌هایی با کابل‌کشی طولانی است. استانداردها معمولاً توصیه می‌کنند که افت ولتاژ بین منبع و مصرف‌کننده نباید بیش از ۵٪ باشد.

فرمول تقریبی افت ولتاژ:

yaml

CopyEdit

ΔV = (2 × L × I × R) / 1000

• ΔV: افت ولتاژ بر حسب ولت

• L: طول مسیر (متر)

• I: جریان عبوری (آمپر)

• R: مقاومت الکتریکی کابل بر حسب اهم/کیلومتر

✅ راهکار: در مسیرهای طولانی، استفاده از سطح مقطع بزرگ‌تر یا افزایش ولتاژ کاری (مثلاً از 400V به 6kV) می‌تونه مؤثر باشه.

۴. نحوه‌ی نصب کابل

روش نصب مستقیماً روی ظرفیت جریان و حتی انتخاب نوع کابل تأثیر می‌گذارد. رایج‌ترین حالات نصب عبارتند از:

۵. ولتاژ نامی کابل (Rated Voltage)

انتخاب کابل باید مطابق با سطح ولتاژ شبکه باشد. ولتاژ نامی رایج در پروژه‌های صنعتی:

👨‍🏭 پیشنهاد فنی: همیشه کابل را با ولتاژ نامی بالاتر از ولتاژ کاری انتخاب کن تا در برابر نوسانات و استرس الکتریکی محافظت ایجاد شود.

۶. نوع عایق کابل

عایق کابل تعیین‌کننده پایداری حرارتی و مکانیکی آن است. پرکاربردترین انواع عبارتند از:

بخش دوم: نحوه محاسبه سطح مقطع کابل بر اساس جریان

در طراحی سیستم‌های برق صنعتی، انتخاب سطح مقطع مناسب برای کابل قدرت یکی از کلیدی‌ترین تصمیمات است. اگر کابل بیش از حد نازک انتخاب شود، منجر به گرم‌شدن بیش‌ازحد، افت ولتاژ زیاد، کاهش راندمان و حتی خطر آتش‌سوزی می‌شود. در مقابل، انتخاب بیش از حد محافظه‌کارانه (کابل با سایز بزرگ‌تر از نیاز واقعی)، هزینه پروژه را به‌شدت افزایش می‌دهد. بنابراین، هدف ما در این مرحله یافتن سایز بهینه کابل است؛ به‌طوری‌که هم از نظر ایمنی و عملکرد تضمین‌شده باشد و هم از نظر اقتصادی به‌صرفه.

✅ مراحل محاسبه سطح مقطع کابل (از نگاه مهندسی):

1. محاسبه جریان مصرفی کل بار (I)

   از طریق مجموع توان مصرفی بارها و تقسیم بر ولتاژ سیستم:

   I=P3×V×cos⁡φI = \frac{P}{\sqrt{3} \times V \times \cosφ}I=3​×V×cosφP​

2. درنظر گرفتن شرایط محیطی و ضرایب اصلاح (Correction Factors)

   • دمای محیط، روش نصب، تعداد کابل‌های مجاور و ...

   • فرمول نهایی جریان تصحیح‌شده:

   Icorrected=IloadK1×K2×K3I_{corrected} = \frac{I_{load}}{K_1 \times K_2 \times K_3}Icorrected​=K1​×K2​×K3​Iload​​

3. استفاده از جدول ظرفیت جریان کابل‌ها (مطابق استاندارد IEC/ISIRI)

   • کابل مسی، عایق XLPE، نصب در سینی کابل، دمای محیط ۳۰ درجه سانتی‌گراد

📊 جدول انتخاب سطح مقطع کابل قدرت مسی بر اساس جریان

📌 نکته فنی: جدول فوق برای کابل‌های سه‌فاز، عایق XLPE، نصب در سینی و در دمای ۳۰ درجه تنظیم شده است. در شرایط متفاوت (مثلاً دمای محیط ۴۵°C یا نصب دفنی)، باید مقادیر جدول با ضرایب اصلاح ضرب شوند.

🔍 نمونه محاسبه واقعی:

فرض کنید:

• کل توان بار = 50 کیلووات

• ولتاژ = 400 ولت سه‌فاز

• ضریب توان = 0.9

• دمای محیط = ۴۰ درجه

• کابل روی سینی نصب می‌شود

مرحله ۱: محاسبه جریان بار:

I=500003×400×0.9≈80.2AI = \frac{50000}{\sqrt{3} \times 400 \times 0.9} ≈ 80.2 AI=3​×400×0.950000​≈80.2A

مرحله ۲: اعمال ضرایب اصلاح (دمای محیط ۴۰°C → ضریب = 0.91):

Icorrected=80.20.91≈88.1AI_{corrected} = \frac{80.2}{0.91} ≈ 88.1 AIcorrected​=0.9180.2​≈88.1A

مرحله ۳: انتخاب کابل مناسب از جدول:
طبق جدول، کابل 16mm² برای 85 آمپر است و کابل 25mm² برای 113 آمپر → پس انتخاب مناسب: کابل 25mm² مسی با عایق XLPE

بخش سوم: اصول نصب ایمن و استاندارد کابل‌های قدرت

نصب صحیح کابل برق به همان اندازه مهم است که انتخاب درست آن. حتی اگر بهترین کابل بازار انتخاب شود، در صورت نصب غیراصولی، به‌سادگی دچار آسیب می‌شود یا راندمان لازم را ارائه نمی‌دهد. در این بخش با ۵ اصل کلیدی و استانداردهای مهم نصب کابل قدرت آشنا می‌شویم.

۱. 📏 شعاع خم کابل (Minimum Bending Radius)

هر کابلی یک حداقل شعاع خم مجاز دارد. خم کردن شدید کابل در هنگام نصب، باعث ترک‌ خوردگی در عایق یا شکست هادی داخلی می‌شود.

⚠️ مثال: اگر قطر خارجی کابل 25mm باشد و XLPE باشد، حداقل شعاع خم = 375mm

۲. 🔧 نحوه نصب: روی سینی، دفنی، کانال یا هوایی

هر روش نصب، الزاماتی خاص دارد. جدول زیر خلاصه‌ای از موارد کلیدی:

۳. 🔥 محافظت در برابر دمای بیش از حد و تهویه کابل‌ها

گرمای بیش از حد دشمن کابل است. در محل‌هایی که چند کابل در کنار هم هستند یا تهویه ضعیف است، دمای تجمعی بالا می‌رود و باید با ضریب تصحیح، سایز کابل را بزرگ‌تر انتخاب کرد.

💡 پیشنهاد مهندسی: در کانال‌های پرکابل، از سیستم تهویه یا کابل‌های با عایق حرارتی XLPE استفاده کن.

۴. ⚡ اتصال سر کابل‌ها (ترمینیشن و مفصل‌ها)

بیش از ۵۰٪ خرابی کابل‌ها در محل اتصالات (سرکابل یا مفصل) رخ می‌دهد! استفاده از ترمینال‌های استاندارد، پانچ با ابزار مخصوص (Hydraulic Crimper) و عایق‌کاری با ترموبار یا نوار مخصوص الزامی‌ست.

۵. 🛡️ حفاظت مکانیکی و الکتریکی کابل‌ها

در محیط‌های صنعتی که احتمال ضربه مکانیکی، ریزش مواد شیمیایی یا تماس با قطعات فلزی وجود دارد، استفاده از کابل زره‌دار (Armoured) الزامی است. همچنین استفاده از سیستم اتصال زمین (Earthing) مناسب، باید در همه مسیرها لحاظ شود.

✅ چک‌لیست نهایی نصب کابل قدرت

بخش چهارم: افت ولتاژ (Voltage Drop) و راهکارهای کاهش آن

افت ولتاژ، تفاوت بین ولتاژ منبع و ولتاژی‌ست که به بار می‌رسد. این افت معمولاً به دلیل مقاومت کابل، طول مسیر و جریان عبوری به وجود می‌آید.

طبق استاندارد IEC و مقررات ملی برق ایران (مبحث ۱۳)، حداکثر افت ولتاژ مجاز:

• ۵٪ برای کل مسیر از تابلو اصلی تا بار نهایی

• ۳٪ برای روشنایی‌ها

• ۵٪ برای تجهیزات قدرت (موتورها، پمپ‌ها، تابلوها)

✅ فرمول مهندسی محاسبه افت ولتاژ

برای سیستم سه‌فاز:

ΔV=3×I×L×R1000\Delta V = \frac{\sqrt{3} \times I \times L \times R}{1000}ΔV=10003​×I×L×R​

برای سیستم تک‌فاز:

ΔV=2×I×L×R1000\Delta V = \frac{2 \times I \times L \times R}{1000}ΔV=10002×I×L×R​

💡 کجا:

• ΔV: افت ولتاژ (ولت)

• I: جریان بار (آمپر)

• L: طول مسیر (متر)

• R: مقاومت کابل برحسب اهم/کیلومتر

• R بر اساس جنس کابل (مس یا آلومینیوم) و سطح مقطع مشخص می‌شه.

📊 جدول مقاومت الکتریکی کابل‌ها

🔍 نمونه محاسبه عملی افت ولتاژ

فرضیات پروژه:

• توان بار = 45 کیلووات

• ولتاژ سه‌فاز = 400V

• ضریب توان = 0.9

• فاصله کابل = 100 متر

• کابل مسی 3×25mm²

• نصب روی سینی کابل

مرحله ۱: محاسبه جریان مصرفی:

I=450003×400×0.9≈72.3AI = \frac{45000}{\sqrt{3} \times 400 \times 0.9} ≈ 72.3 AI=3​×400×0.945000​≈72.3A

مرحله ۲: استفاده از مقاومت کابل برای سایز 25mm² مسی:

R = 0.727 Ω/km

ΔV=3×72.3×100×0.7271000≈9.1V\Delta V = \frac{\sqrt{3} \times 72.3 \times 100 \times 0.727}{1000} ≈ 9.1VΔV=10003​×72.3×100×0.727​≈9.1V

افت ولتاژ درصدی:

%ΔV=9.1400×100≈2.27%\% \Delta V = \frac{9.1}{400} \times 100 ≈ 2.27\%%ΔV=4009.1​×100≈2.27%

✅ نتیجه: این افت ولتاژ قابل قبول است و در محدوده مجاز زیر ۵٪ قرار دارد.

🛠️ روش‌های مهندسی برای کاهش افت ولتاژ

⚠️ نکات کلیدی برای اجرا

• در پروژه‌های طولانی (مثلاً کارگاه‌های بزرگ، کارخانه‌ها)، از قبل افت ولتاژ رو در طراحی لحاظ کن، نه بعد از نصب!

• موتورهای القایی نسبت به افت ولتاژ بسیار حساس هستن — مخصوصاً در لحظه راه‌اندازی.

• در تابلوهای توزیع فرعی، افت مجاز بهتره حداکثر ۳٪ باشه تا در مجموع از ۵٪ کل مسیر تجاوز نکنه.

بخش پنجم: استانداردهای بین‌المللی و الزامات قانونی نصب کابل در پروژه‌های صنعتی

در پروژه‌های صنعتی، طراحی و اجرای سیستم برق فقط با "تجربه" یا "سلیقه شخصی" انجام نمی‌شه؛ بلکه باید بر اساس استانداردهای فنی معتبر بین‌المللی و ملی باشه. رعایت این استانداردها هم جنبه فنی داره، هم حقوقی (برای اخذ تاییدیه، بیمه، پایان کار و...).

✅ مهم‌ترین استانداردهای مرجع برای کابل قدرت:

📌 الزامات قانونی طبق مقررات ملی ساختمان ایران – مبحث ۱۳:

✅ بندهای کلیدی درباره کابل‌کشی صنعتی:

• کابل‌ها باید دارای تأییدیه استاندارد ملی (ISIRI) یا معادل بین‌المللی معتبر باشند.

• حداکثر افت ولتاژ مجاز = ۵٪ از منبع تا بار

• کابل‌کشی باید در برابر خطرات مکانیکی، گرمایی و الکتریکی محافظت شده باشد.

• اتصال زمین الزامی است (Earthing)

• در کابل‌کشی‌های صنعتی، استفاده از کابل زره‌دار در محیط‌های خشن الزامی‌ست.

⚖️ مسئولیت‌های قانونی پیمانکار و کارفرما:

🔍 چرا رعایت استانداردها حیاتی‌ست؟ (از منظر حقوقی و اقتصادی)

1. تأییدیه نظام مهندسی و پایان کار پروژه

2. پوشش بیمه‌ای در حوادث احتمالی

3. قابلیت صادرات یا مشارکت در مناقصه‌های بین‌المللی

4. جلوگیری از خسارت‌های ثانویه به تجهیزات و بهره‌بردار

⚠️ مثال واقعی: در یکی از پروژه‌های صنعتی در اراک، به دلیل استفاده از کابل غیراستاندارد در طول ۴۰۰ متر، در هفته اول بهره‌برداری آتش‌سوزی اتفاق افتاد. چون کابل تاییدیه ISIRI نداشت، بیمه هیچ خسارتی رو پرداخت نکرد.

🏷️ توصیه فروشگاهی:

در صفحه هر کابل، بخشی برای نمایش استانداردهای مطابقت‌پذیر بذار:

📄 استانداردها و تأییدیه‌ها
✔️ IEC 60502-1
✔️ ISIRI 3569
✔️ گزارش تست کارخانه (COC)
✔️ تاییدیه کنترل کیفیت فروشگاه

بخش ششم: برندهای برتر کابل در بازار + چک‌لیست خرید صنعتی هوشمندانه

🏢 برندهای معتبر کابل در ایران

📌 بیشتر این برندها محصولاتشون مطابق با استاندارد IEC 60502-1 و ISIRI 3569 هستن و برای پروژه‌های صنعتی تأییدیه دارند.

🌍 برندهای بین‌المللی معتبر در حوزه کابل قدرت

✅ واردات کابل خارجی برای پروژه‌های خاص (مثل پالایشگاه، خطوط انتقال، پروژه‌های نفت و گاز) انجام می‌شه و نیاز به تاییدیه کارفرما داره.

🎯 چک‌لیست حرفه‌ای انتخاب کابل قدرت برای پروژه‌های صنعتی

💰 مقایسه اقتصادی کابل صنعتی در پروژه‌ها

⚠️ اگر پروژه‌ات نیاز به راندمان بالا و عمر طولانی داره، کابل گرون‌تر در واقع به‌صرفه‌تره. چون هزینه تعویض و قطعی خط تولید، خیلی بیشتر از تفاوت قیمت کابله.

سوالات متداول؛

1. چگونه سایز کابل مناسب پروژه‌ام را تعیین کنم؟

برای تعیین سایز کابل باید جریان مصرفی، طول مسیر کابل، نوع سیستم (تک‌فاز یا سه‌فاز) و افت ولتاژ مجاز را در نظر بگیرید. استفاده از ابزار محاسبه آنلاین افت ولتاژ می‌تواند کمک بزرگی باشد.

2. تفاوت کابل مسی با کابل آلومینیومی چیست و کدام را انتخاب کنم؟

کابل مسی رسانایی بالاتری دارد و افت ولتاژ کمتری ایجاد می‌کند ولی قیمت بیشتری دارد. کابل آلومینیومی اقتصادی‌تر است ولی برای حفظ کیفیت باید سطح مقطع بزرگتری انتخاب شود.

3. کابل زره‌دار چه کاربردی دارد و کی باید استفاده شود؟

کابل زره‌دار برای محافظت در برابر خطرات مکانیکی مانند فشار، ضربه و حشرات استفاده می‌شود و معمولاً در محیط‌های صنعتی خشن، دفن شده یا مسیرهای باز نصب می‌شود.

4. استانداردهای اصلی برای کابل‌های قدرت در ایران کدام‌اند؟

مهم‌ترین استانداردها شامل IEC 60502-1، ISIRI 3569 و مبحث ۱۳ مقررات ملی ساختمان هستند که باید در طراحی، انتخاب و نصب کابل رعایت شوند.

5. افت ولتاژ مجاز در کابل‌کشی صنعتی چقدر است؟

حداکثر افت ولتاژ مجاز معمولاً ۵٪ از ولتاژ نامی سیستم در طول مسیر کابل است تا از آسیب به تجهیزات و کاهش بهره‌وری جلوگیری شود.

6. آیا کابل‌های خارجی بهتر از کابل‌های ایرانی هستند؟

کابل‌های خارجی برندهای معتبر معمولاً کیفیت بالاتر و استانداردهای بین‌المللی دقیق‌تری دارند اما کابل‌های ایرانی با کیفیت بالا و تاییدیه‌های ملی نیز برای اکثر پروژه‌های صنعتی کافی هستند.

7. چه نکاتی را هنگام نصب کابل‌های قدرت باید رعایت کنم؟

رعایت مواردی مانند عدم کشیدگی بیش از حد، حفاظت در برابر رطوبت و حرارت، اجرای صحیح اتصال زمین و استفاده از تجهیزات محافظ، بسیار حیاتی است.

8. چگونه می‌توانم از کیفیت کابل خریداری شده مطمئن شوم؟

همیشه از فروشندگان معتبر خرید کنید، به دنبال گواهی‌های کیفیت (COC)، تاییدیه‌های استاندارد و سابقه برند باشید. همچنین درخواست گزارش‌های تست کارخانه ضروری است.

9. آیا نصب کابل توسط خودم امکان‌پذیر است؟

نصب کابل قدرت صنعتی نیازمند تخصص فنی و رعایت دقیق استانداردها است و بهتر است توسط کارشناسان یا پیمانکاران مجرب انجام شود.

10. چگونه می‌توانم بهترین قیمت و کیفیت را در خرید کابل داشته باشم؟

مقایسه برندها، بررسی استانداردها، استفاده از ابزارهای محاسبه افت ولتاژ و مشاوره با کارشناسان فروشگاه می‌تواند در خرید هوشمندانه کمک کند.
