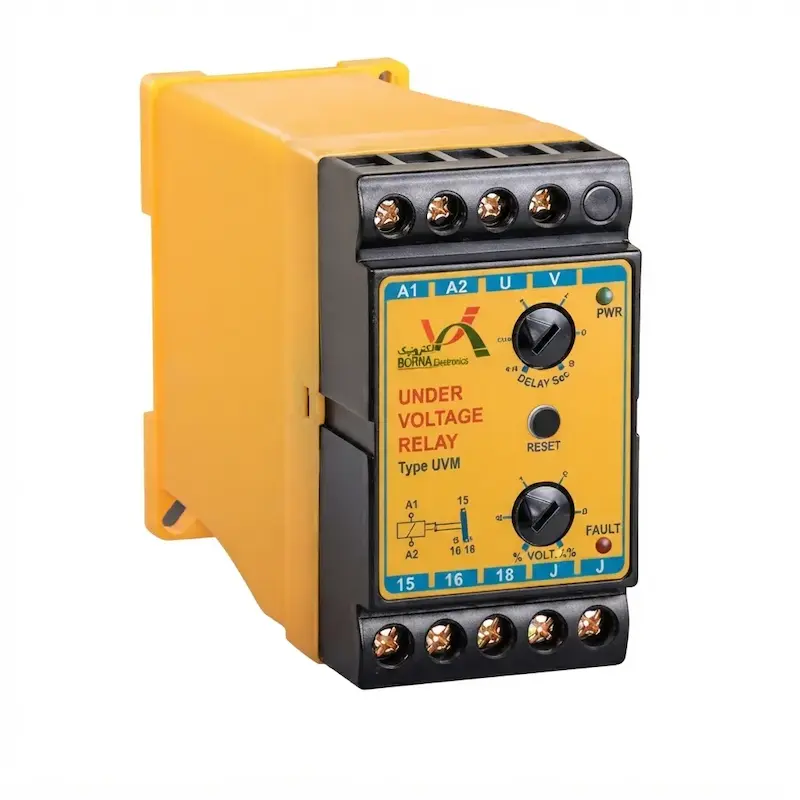

رله کاهش ولتاژ AC یا DC برنا مدل UVM

رله کاهش ولتاژ AC یا DC مدل UVM برنا الکترونیک

رله کاهش ولتاژ AC یا DC مدل UVM برنا الکترونیک یک رله حفاظتی برای تشخیص افت ولتاژ و جلوگیری از ادامه فعالیت تجهیزات در شرایط نامناسب ولتاژی است. این رله می‌تواند کاهش ولتاژ را در مدارهای AC یا DC تشخیص داده و در صورت عبور ولتاژ از محدوده تنظیم‌شده، پس از زمان تأخیر تعیین‌شده، رله خروجی را قطع کند.

مدل UVM برای استفاده در مدارهای فرمان، تابلوهای برق و سیستم‌های حفاظتی طراحی شده و با امکان تنظیم حد ولتاژ و زمان تأخیر، امکان کنترل دقیق‌تر عملکرد مدار را فراهم می‌کند. بر اساس مشخصات اعلام‌شده توسط برنا الکترونیک، این رله افت ولتاژ را در بازه ۰٫۵ تا ۶۰۰ ولت AC یا DC پایش می‌کند.

عملکرد رله کاهش ولتاژ UVM

رله UVM با پایش مداوم ولتاژ ورودی، مقدار ولتاژ را با حد تعیین‌شده توسط کاربر مقایسه می‌کند. حد عملکرد رله قابل تنظیم است و می‌توان محدوده آن را از ۵ تا ۱۰۰ درصد حد ولتاژ انتخاب‌شده تنظیم کرد.

در صورتی که ولتاژ از مقدار مجاز تنظیم‌شده کمتر شود، دستگاه وضعیت کاهش ولتاژ را تشخیص می‌دهد. زمان تأخیر قطع نیز توسط کاربر قابل تنظیم است تا در برابر افت‌های کوتاه‌مدت و لحظه‌ای، از قطع سریع و ناخواسته مدار جلوگیری شود. زمان تأخیر قطع رله از ۰٫۱۵ تا ۱۰ ثانیه قابل تنظیم است.

ویژگی‌های رله کاهش ولتاژ AC یا DC مدل UVM

• تشخیص کاهش ولتاژ

• مناسب برای پایش ولتاژ AC یا DC

• محدوده تشخیص حد ولتاژ از ۰٫۵ تا ۶۰۰ ولت AC یا DC

• قابلیت تنظیم محدوده عملکرد از ۵ تا ۱۰۰ درصد حد ولتاژ

• قابلیت تنظیم زمان تأخیر قطع از ۰٫۱۵ تا ۱۰ ثانیه

• دارای دو سیگنال نمایشگر برای تغذیه ورودی و حالت خطا

• طراحی مناسب برای استفاده در مدارهای فرمان و سیستم‌های حفاظتی

• ابعاد ۸۰ × ۴۵ × ۱۰۸ میلی‌متر

• دارای سه سال گارانتی تعویض طبق لیست محصولات برنا الکترونیک

کاربردهای رله UVM برنا الکترونیک

رله کاهش ولتاژ UVM را می‌توان در مدارهایی که کنترل افت ولتاژ اهمیت دارد مورد استفاده قرار داد. این محصول می‌تواند در تابلوهای برق، مدارهای فرمان و سیستم‌های حفاظتی برای تشخیص افت ولتاژ و ارسال فرمان به مدار خروجی استفاده شود.

از کاربردهای این رله می‌توان به موارد زیر اشاره کرد:

• حفاظت تجهیزات در برابر کاهش ولتاژ

• استفاده در تابلوهای برق صنعتی

• مدارهای فرمان و کنترل

• پایش ولتاژ تجهیزات الکتریکی

• حفاظت مدارهای AC

• حفاظت مدارهای DC

• کنترل تجهیزات حساس به افت ولتاژ

• استفاده در سیستم‌های اتوماسیون و کنترل صنعتی

تنظیم حد کاهش ولتاژ

یکی از قابلیت‌های مهم UVM، امکان تنظیم حد عملکرد رله است. حد ولتاژ موردنظر در بازه ۰٫۵ تا ۶۰۰ ولت AC یا DC انتخاب می‌شود و محدوده عملکرد نیز از ۵ تا ۱۰۰ درصد حد ولتاژ قابل تنظیم است.

این قابلیت باعث می‌شود رله برای مدارهایی با سطوح مختلف ولتاژ قابل استفاده باشد و بتوان نقطه عملکرد آن را متناسب با نیاز مدار تعیین کرد.

تنظیم زمان تأخیر قطع

در بسیاری از مدارهای الکتریکی، افت ولتاژ ممکن است برای مدت بسیار کوتاهی اتفاق بیفتد و نیازی به قطع مدار وجود نداشته باشد. UVM امکان تنظیم زمان تأخیر قطع را فراهم کرده است.

زمان تأخیر عملکرد رله از ۰٫۱۵ تا ۱۰ ثانیه قابل تنظیم است. به این ترتیب می‌توان زمان موردنیاز برای تشخیص پایدار افت ولتاژ را متناسب با شرایط مدار تعیین کرد.

نمایش وضعیت عملکرد

رله UVM دارای دو سیگنال نمایشگر است که وضعیت تغذیه ورودی و حالت خطا را نمایش می‌دهند. این نشانگرها به کاربر کمک می‌کنند وضعیت عملکرد دستگاه و وقوع خطای کاهش ولتاژ را راحت‌تر بررسی کند.

مشخصات فنی رله کاهش ولتاژ UVM

مشخصات فوق بر اساس اطلاعات منتشرشده برای مدل UVM برنا الکترونیک تنظیم شده است.

تفاوت رله کاهش ولتاژ UVM با رله افزایش ولتاژ OVM

در خانواده رله‌های حفاظتی برنا الکترونیک، UVM برای تشخیص کاهش ولتاژ و OVM برای تشخیص افزایش ولتاژ استفاده می‌شود. در هر دو مدل، حد ولتاژ و زمان عملکرد قابل تنظیم است؛ اما نوع خطایی که دستگاه برای آن فرمان حفاظتی صادر می‌کند متفاوت است.

خرید رله کاهش ولتاژ AC یا DC مدل UVM برنا الکترونیک

اگر به دنبال یک رله کاهش ولتاژ AC یا DC برای پایش افت ولتاژ در مدارهای صنعتی و تابلوهای برق هستید، مدل UVM برنا الکترونیک با قابلیت تنظیم حد ولتاژ و زمان تأخیر قطع، امکان استفاده در مدارهای مختلف را فراهم می‌کند.

این محصول برای مدارهایی مناسب است که در آن‌ها کاهش ولتاژ می‌تواند باعث عملکرد نامناسب تجهیزات شود و لازم است در صورت ادامه‌دار شدن افت ولتاژ، فرمان حفاظتی به مدار ارسال شود.

جهت خرید و مشاهده محصولات برنا کلیک کنید.
