ارت فالت نوع کوربالانسی 0.3 تا 6 و 1 تا 20 آمپر با تغذیه DC مدل EFR برنا یک رله حفاظتی برای تشخیص نشتی جریان و خطای اتصال به زمین در مدارهای الکتریکی است. این تجهیز با استفاده از ترانس جریان کوربالانس، جریان خطای زمین را پایش کرده و در صورت رسیدن جریان نشتی به مقدار تنظیم‌شده، امکان ارسال فرمان به مدار حفاظتی و تجهیزات قطع‌کننده را فراهم می‌کند.

مدل EFR برنا الکترونیک در دو بازه جریان 0.3 تا 6 آمپر و 1 تا 20 آمپر ارائه می‌شود و نسخه موردنظر در این صفحه دارای تغذیه DC است. این رله برای استفاده در تابلوهای برق، مدارهای صنعتی و سیستم‌هایی که نیاز به پایش جریان نشتی و خطای زمین دارند، طراحی شده است. برنا الکترونیک EFR را در گروه تجهیزات حفاظت ارت فالت، نشتی جریان و ترانس کوربالانس قرار می‌دهد.

عملکرد رله ارت فالت کوربالانسی EFR

وظیفه اصلی رله EFR، تشخیص جریان غیرعادی ناشی از نشتی به زمین است. در این روش، جریان‌های عبوری از هادی‌های مدار توسط ترانس کوربالانس پایش می‌شوند و در صورت ایجاد اختلاف جریان ناشی از مسیر ناخواسته جریان به زمین، رله می‌تواند خطای ارت فالت را شناسایی کند.

پس از تشخیص خطا، خروجی رله می‌تواند در مدار فرمان تجهیزات حفاظتی مورد استفاده قرار گیرد تا متناسب با طراحی تابلو، فرمان لازم برای قطع مدار یا اعلام هشدار صادر شود.

تشخیص نشتی جریان و خطای زمین

نشتی جریان می‌تواند در اثر آسیب عایق کابل، سیم‌کشی، موتور، تجهیزات الکتریکی یا ایجاد مسیر ناخواسته جریان به زمین ایجاد شود. استفاده از رله ارت فالت EFR امکان پایش این نوع خطا را فراهم می‌کند.

این تجهیز به‌خصوص در مدارهایی که کنترل و تشخیص خطای زمین اهمیت دارد، می‌تواند در کنار ترانس کوربالانس و تجهیزات قطع‌کننده مورد استفاده قرار گیرد.

دو بازه جریان قابل انتخاب

رله ارت فالت EFR در دو بازه جریان ارائه می‌شود:

• 0.3 تا 6 آمپر

• 1 تا 20 آمپر

انتخاب بازه مناسب باید بر اساس نوع مدار، سطح جریان نشتی مورد انتظار و مشخصات ترانس کوربالانس انجام شود.

تغذیه DC

این نسخه از رله ارت فالت EFR با تغذیه DC برای مدارهایی طراحی شده است که منبع تغذیه کنترلی آن‌ها از نوع جریان مستقیم است.

در زمان خرید باید توجه شود که نسخه DC با ولتاژ تغذیه مدار کنترل مطابقت داشته باشد و از انتخاب مدل AC به جای مدل DC خودداری شود.

کنترل و نمایش وضعیت

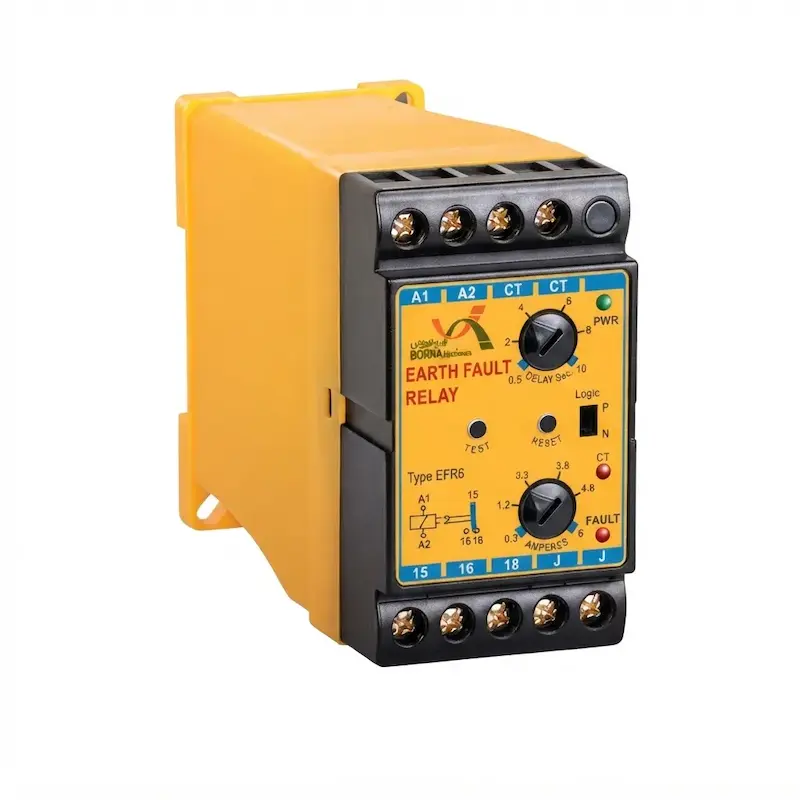

EFR دارای مجموعه‌ای از کنترل‌ها و نشانگرهای روی پنل دستگاه است که برای تنظیم و مشاهده وضعیت عملکرد رله مورد استفاده قرار می‌گیرند.

وجود دو ولوم تنظیم، سه چراغ سیگنال و سه دکمه از ویژگی‌های ساختاری این مدل است و امکان تنظیم و کنترل عملکرد دستگاه را برای کاربر فراهم می‌کند.

کاربردهای ارت فالت EFR برنا

رله ارت فالت کوربالانسی EFR با تغذیه DC را می‌توان در کاربردهای مختلف صنعتی و حفاظتی مورد استفاده قرار داد، از جمله:

• تابلوهای برق صنعتی

• مدارهای کنترل و فرمان DC

• سیستم‌های حفاظت الکتریکی

• تشخیص جریان نشتی به زمین

• تشخیص خطای اتصال زمین

• مدارهای الکتروموتورها

• تجهیزات و ماشین‌آلات صنعتی

• تابلوهای توزیع و کنترل

• سیستم‌های دارای مدار فرمان DC

• مدارهایی که نیاز به پایش جریان خطای زمین دارند

مزایای ارت فالت کوربالانسی مدل EFR

• تغذیه DC

• تشخیص نشتی جریان و خطای زمین

• عملکرد بر پایه ترانس کوربالانس

• ارائه در دو بازه 0.3 تا 6 آمپر و 1 تا 20 آمپر

• دارای دو ولوم تنظیم

• دارای سه چراغ سیگنال

• دارای سه دکمه کنترلی

• مناسب استفاده در تابلوهای برق صنعتی

• مناسب مدارهای حفاظتی و کنترل

• قابلیت استفاده در کنار تجهیزات قطع‌کننده مدار

• طراحی مناسب تجهیزات برق صنعتی

• ساخت برنا الکترونیک

مشخصات فنی

نصب رله ارت فالت EFR

نصب و سیم‌کشی رله EFR باید مطابق نقشه اتصال ارائه‌شده توسط سازنده انجام شود. ترانس کوربالانس نیز باید مطابق طراحی مدار و دستورالعمل سازنده در مسیر مناسب نصب شود تا جریان خطای زمین به شکل صحیح توسط رله تشخیص داده شود.

از آنجا که این تجهیز بخشی از سیستم حفاظتی مدار است، انتخاب صحیح بازه جریان، نوع تغذیه و نحوه اتصال خروجی رله اهمیت زیادی دارد. نصب و سیم‌کشی بهتر است توسط فرد متخصص انجام شود.

خرید ارت فالت نوع کوربالانسی با تغذیه DC مدل EFR

اگر برای تابلو برق یا یک مدار صنعتی به رله ارت فالت با تغذیه DC نیاز دارید، مدل EFR برنا الکترونیک برای تشخیص نشتی جریان و خطای اتصال زمین طراحی شده است. این مدل در دو بازه 0.3 تا 6 آمپر و 1 تا 20 آمپر عرضه می‌شود و با استفاده از سیستم کوربالانس، جریان خطای زمین را پایش می‌کند.
