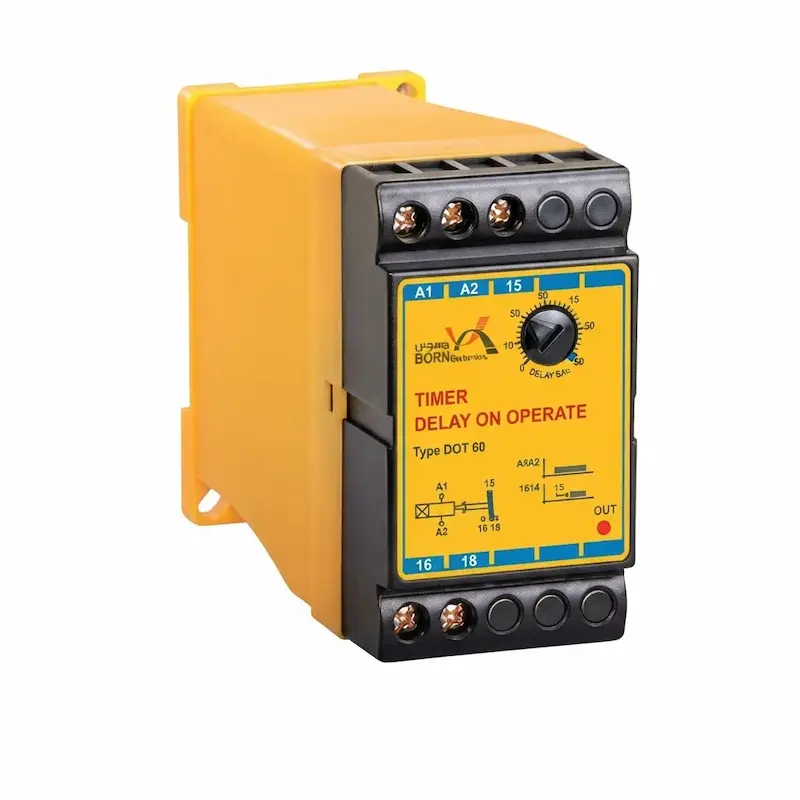

تایمر تأخیر در وصل برنا الکترونیک مدل DOT

معرفی تایمر تأخیر در وصل برنا الکترونیک مدل DOT

تایمر تأخیر در وصل برنا الکترونیک مدل DOT یکی از تجهیزات کاربردی مدار فرمان در تابلوهای برق صنعتی است که برای ایجاد تأخیر در روشن شدن یک وسیله پس از وصل برق مورد استفاده قرار می‌گیرد.

این تایمر پس از وصل شدن برق، زمان را اندازه‌گیری می‌کند و پس از سپری شدن زمان تنظیم‌شده، رله خروجی را فعال می‌کند. مدل DOT در رنج‌های زمانی متنوع از ۰.۱۵ ثانیه تا ۶۰ دقیقه و با ولتاژهای تغذیه مختلف عرضه می‌شود.

کاربرد تایمر تأخیر در وصل DOT

تایمر DOT برای مدارهایی مناسب است که لازم است یک تجهیز بلافاصله پس از وصل برق وارد مدار نشود و فعال شدن آن با یک تأخیر زمانی مشخص انجام شود.

این محصول برای استفاده در مدار فرمان تابلوهای برق صنعتی طراحی شده و قابلیت استفاده در مدارهای فرمان ستاره مثلث را نیز دارد.

مشخصات فنی تایمر تأخیر در وصل برنا الکترونیک مدل DOT

مشخصات فوق مطابق اطلاعات فنی منتشرشده توسط شرکت برنا الکترونیک است.

ویژگی‌های تایمر DOT برنا الکترونیک

• ایجاد تأخیر در وصل پس از برقراری برق

• مناسب مدارهای فرمان تابلوهای برق صنعتی

• دارای رنج‌های زمانی متنوع

• قابلیت تنظیم زمان از ۵ تا ۱۰۰ درصد رنج انتخاب‌شده

• دارای یک رله خروجی با کنتاکت C/O

• جریان کنتاکت خروجی ۶ آمپر

• دارای نشانگر OUT برای نمایش وضعیت رله خروجی

• قابلیت ارائه با ولتاژهای ۱۲، ۲۴، ۱۱۰، ۲۲۰ و ۳۸۰ ولت AC/DC

• مناسب استفاده در مدار فرمان ستاره مثلث

• نصب روی ریل DIN

• درجه حفاظت IP20

نحوه عملکرد تایمر تأخیر در وصل

پس از وصل شدن برق، تایمر DOT شروع به محاسبه زمان می‌کند. پس از سپری شدن زمان تعیین‌شده، رله خروجی فعال شده و امکان ورود تجهیز یا بخش موردنظر مدار به حالت کاری فراهم می‌شود.

زمان عملکرد دستگاه با توجه به رنج انتخاب‌شده قابل تنظیم است و امکان تنظیم آن از ۵٪ تا ۱۰۰٪ رنج وجود دارد.

رنج‌های زمانی تایمر DOT

تایمر تأخیر در وصل برنا الکترونیک مدل DOT در رنج‌های زمانی زیر ارائه می‌شود:

• ۰.۱۵ تا ۳ ثانیه

• ۱.۵ تا ۳۰ ثانیه

• ۳ تا ۶۰ ثانیه

• ۳۰ تا ۶۰۰ ثانیه

• ۳ تا ۶۰ دقیقه

انتخاب رنج مناسب باعث می‌شود تایمر برای مدارهایی با زمان تأخیر متفاوت قابل استفاده باشد.

کاربردهای تایمر تأخیر در وصل برنا

• تابلوهای برق صنعتی

• مدارهای فرمان

• مدارهای کنترل تجهیزات

• مدارهای راه‌اندازی موتور

• مدار فرمان ستاره مثلث

• ماشین‌آلات صنعتی

• سیستم‌های کنترل الکتریکی

• ایجاد تأخیر در وصل تجهیزات

نصب تایمر DOT

تایمر DOT برای نصب روی ریل DIN مطابق استاندارد IEC60715 طراحی شده است. این نوع نصب امکان قرارگیری منظم تایمر در تابلوهای برق و تجهیزات مدار فرمان را فراهم می‌کند.

با توجه به ماهیت این محصول و استفاده آن در مدارهای برق صنعتی، نصب و سیم‌کشی باید مطابق نقشه و دستورالعمل سازنده و توسط فرد متخصص انجام شود.

تفاوت تایمر DOT با تایمر راه پله

تایمر تأخیر در وصل DOT برای ایجاد تأخیر در فعال شدن خروجی پس از وصل برق طراحی شده است، در حالی که تایمر راه پله برای کنترل مدت زمان روشن ماندن چراغ پس از تحریک کلید استفاده می‌شود.

بنابراین این دو محصول کاربرد متفاوتی دارند و انتخاب آن‌ها باید بر اساس نوع مدار و عملکرد موردنیاز انجام شود.

خرید تایمر تأخیر در وصل برنا الکترونیک مدل DOT

اگر برای تابلو برق یا مدار فرمان به یک تایمر قابل تنظیم برای ایجاد تأخیر در وصل نیاز دارید، تایمر تأخیر در وصل برنا الکترونیک مدل DOT با رنج‌های زمانی متنوع، رله خروجی ۶ آمپر و قابلیت نصب روی ریل DIN، گزینه‌ای کاربردی برای مدارهای فرمان و کنترل صنعتی است.
