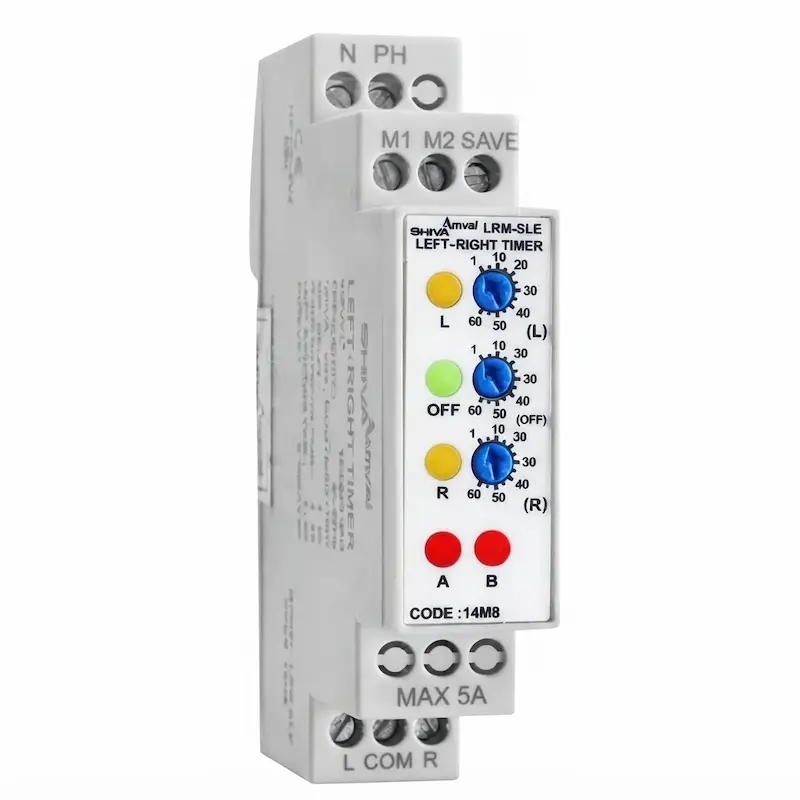

تایمر چپ گرد راست گرد سری M شیوا امواج مدل LRM-SLE کد 14M8
تایمر چپ گرد راست گرد سری M شیوا امواج مدل LRM-SLE
تایمر چپ گرد راست گرد سری M شیوا امواج LRM-SLE با کد 14M8 برای طراحی و کنترل مدارهای چپ‌گرد و راست‌گرد مورد استفاده قرار می‌گیرد. این تایمر دارای سه زمان قابل تنظیم برای عملکرد چپ‌گرد، راست‌گرد و زمان تأخیر یا استراحت بین تغییر جهت است.
تنظیم سه زمان مستقل
در تایمر LRM-SLE می‌توان زمان‌های مربوط به چپ‌گرد، زمان استراحت و راست‌گرد را به‌صورت جداگانه تنظیم کرد. محدوده‌های زمانی با توجه به وضعیت اتصال ترمینال‌های M1 و M2 به PH انتخاب می‌شوند.
چهار حالت زمانی قابل انتخاب عبارت‌اند از:
SSS: ثانیه، ثانیه، ثانیه
MMM: دقیقه، دقیقه، دقیقه
MSM: دقیقه، ثانیه، دقیقه
HSH: ساعت، ثانیه، ساعت
محدوده تنظیم زمان در این محصول شامل ۱ تا ۶۰ ثانیه، ۱ تا ۶۰ دقیقه و ۱ تا ۶۰ ساعت است.
دو رله خروجی ۵ آمپر
این مدل به ۲ عدد رله خروجی ۵ آمپر مجهز است. این دو رله در توالی عملکرد مدار چپ‌گرد و راست‌گرد مورد استفاده قرار می‌گیرند. توجه داشته باشید که مشخصه ۵ آمپر برای هر رله است و به معنی مجموع جریان ۵ آمپر برای هر دو خروجی نیست.
نمایش وضعیت عملکرد
تایمر LRM-SLE دارای نشانگرهای مختلف برای نمایش وضعیت عملکرد دستگاه است:
L: وصل بودن رله چپ‌گرد
OFF: زمان استراحت بین چپ‌گرد و راست‌گرد
R: وصل بودن رله راست‌گرد
همچنین نشانگرهای مربوط به محدوده زمانی انتخاب‌شده، وضعیت تنظیمات زمانی دستگاه را نمایش می‌دهند.
حفظ تنظیمات و زمان سپری‌شده
زمان تنظیم‌شده در تایمر LRM-SLE در اثر ضربات کنتاکتور تابلو تغییر نمی‌کند. همچنین دستگاه قابلیت نگهداری زمان سپری‌شده در هنگام قطع برق را دارد.
کاربردهای تایمر چپ گرد راست گرد سری M
این تایمر برای مدارهایی که نیاز به ایجاد توالی زمانی بین دو جهت حرکت دارند، کاربرد دارد؛ از جمله:
مدار فرمان موتورهای چپ‌گرد و راست‌گرد
تابلوهای برق صنعتی
مدارهای کنترل موتور
تجهیزات دارای حرکت رفت و برگشتی
سیستم‌های نیازمند زمان استراحت بین تغییر جهت
پروژه‌های اتوماسیون و کنترل صنعتی
مشخصات فنی
مشخصه | مقدار |
|---|---|
برند | شیوا امواج |
نوع محصول | تایمر چپ گرد راست گرد |
سری | M |
مدل | LRM-SLE |
کد محصول | 14M8 |
تعداد رله خروجی | 2 عدد |
جریان هر رله | 5 آمپر |
محدوده تنظیم زمان | 1 تا 60 ثانیه / 1 تا 60 دقیقه / 1 تا 60 ساعت |
حالت‌های زمانی | SSS، MMM، MSM، HSH |
ولتاژ تغذیه | 180 تا 250 ولت AC |
فرکانس | 50 تا 60 هرتز |
درجه حفاظت | IP30 |
ابعاد | 88×18×71 میلی‌متر |
وزن | 68 گرم |
دمای کاری | 20- تا 65+ درجه سانتی‌گراد |
رطوبت کاری | 70 درصد |
ضمانت محصول
تایمر چپ گرد راست گرد سری M شیوا امواج LRM-SLE دارای ۳ سال ضمانت تعویض است. طبق اعلام سازنده، محصولات تولیدی شیوا امواج تا سه سال با شرط دست‌نخوردگی هولوگرام تحت پوشش ضمانت قرار دارند و در صورت بروز ایراد، به‌صورت رایگان جایگزین می‌شوند.
