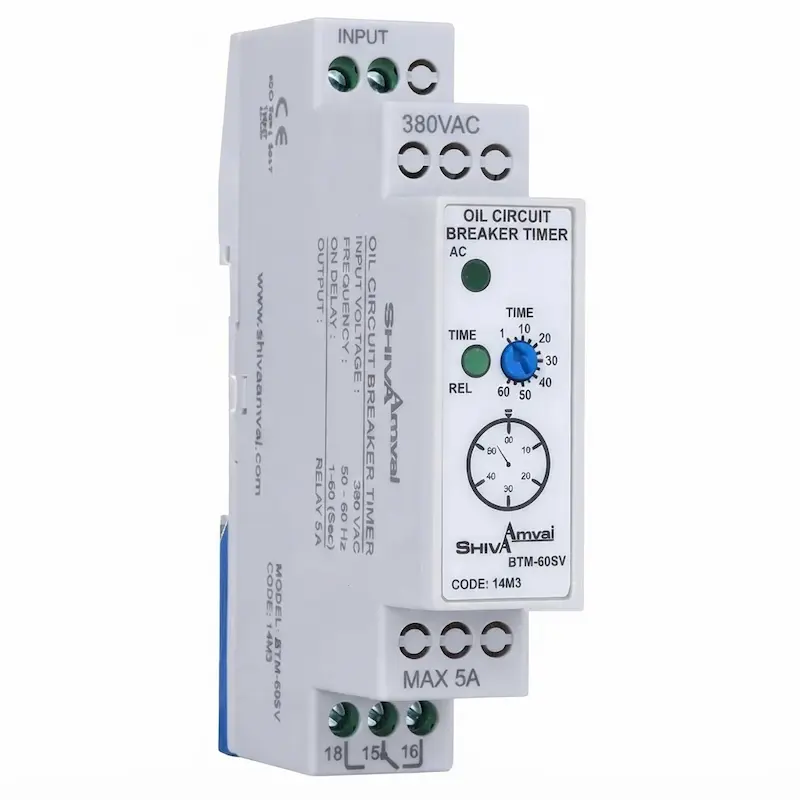

تایمر کلید روغنی سری M شیوا امواج مدل BTM-60SV کد 14M3

تایمر کلید روغنی سری M شیوا امواج مدل BTM-60SV

تایمر کلید روغنی سری M شیوا امواج BTM-60SV با کد 14M3 یک تایمر تأخیر در وصل است که برای استفاده در مراکز صنعتی و مدارهای برق طراحی شده است. این مدل با تغذیه ۳۸۰ ولت AC کار می‌کند و امکان تنظیم زمان تأخیر وصل در محدوده ۱ تا ۶۰ ثانیه را فراهم می‌کند.

تأخیر در وصل قابل تنظیم

در تایمر BTM-60SV، زمان تأخیر وصل از ۱ تا ۶۰ ثانیه قابل تنظیم است. این قابلیت باعث می‌شود خروجی تایمر پس از سپری شدن زمان تعیین‌شده فعال شود و بتوان از آن در مدارهای فرمان و کنترل تجهیزات استفاده کرد.

رله خروجی ۵ آمپر

این مدل دارای یک رله خروجی ۵ آمپر است. خروجی دستگاه از طریق ترمینال‌های مربوطه در مدار قرار می‌گیرد و طبق راهنمای سازنده، فاز ورودی به ترمینال 15 و خروجی با توجه به نوع نیاز به ترمینال 16 یا 18 متصل می‌شود.

دقت و ثبات در تکرار زمان

یکی از ویژگی‌های اعلام‌شده برای تایمر کلید روغنی سری M، دقت و ثبات در تکرار زمان است. این ویژگی برای مدارهایی که نیاز به تأخیر زمانی تکرارشونده دارند، اهمیت دارد.

نشانگرهای وضعیت

BTM-60SV دارای دو نشانگر برای نمایش وضعیت دستگاه است:

• AC: نمایش وجود برق شبکه

• REL/TIME: نمایش وضعیت زمان‌گیری و رله

• چشمک‌زن: دستگاه در حال زمان‌گیری است.

• روشن دائم: رله وصل شده است.

این نشانگرها امکان بررسی سریع وضعیت عملکرد تایمر را فراهم می‌کنند.

طراحی مناسب تابلو برق

تایمر کلید روغنی سری M با ابعاد 88×18×71 میلی‌متر و وزن 45 گرم طراحی شده و برای نصب روی ریل داخل تابلو یا محل موردنظر مناسب است.

کاربردهای تایمر کلید روغنی سری M

این تایمر می‌تواند در کاربردهای مختلف برق صنعتی مورد استفاده قرار گیرد، از جمله:

• تابلوهای برق صنعتی

• مدارهای فرمان

• مدارهای تأخیر در وصل

• کنترل تجهیزات برق

• مدارهای راه‌اندازی تجهیزات

• سیستم‌های کنترل صنعتی

• پروژه‌های برق صنعتی

مشخصات فنی

ضمانت محصول

تایمر کلید روغنی سری M شیوا امواج BTM-60SV دارای ۳ سال ضمانت تعویض است. طبق اعلام سازنده، دستگاه‌های تولیدی شیوا امواج تا سه سال، با شرط دست‌نخوردگی هولوگرام، تحت پوشش ضمانت قرار دارند و در صورت بروز ایراد، به‌صورت رایگان تعویض می‌شوند.
