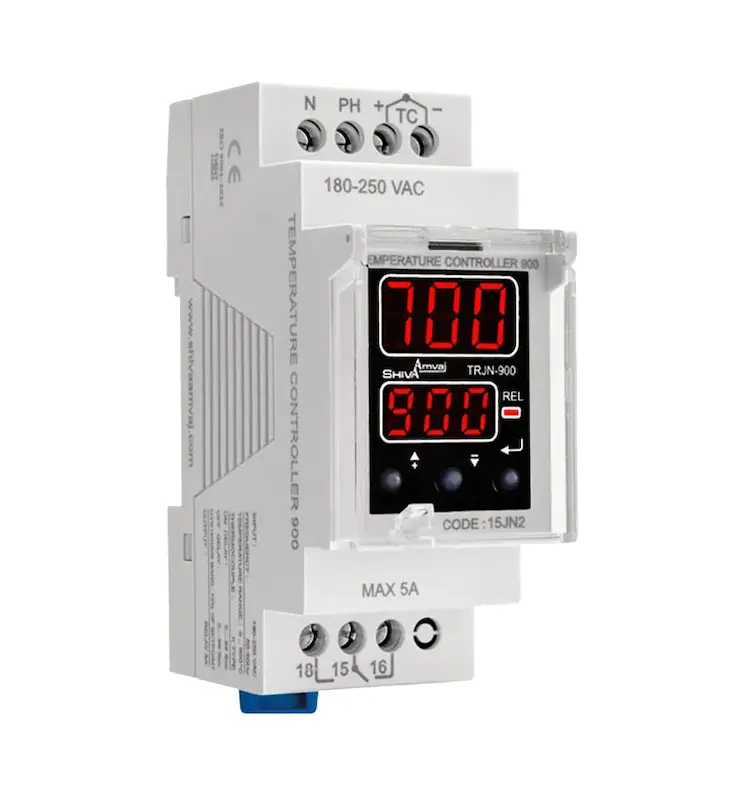

ترموستات 900 سری N شیوا امواج مدل TRJN-900

معرفی ترموستات 900 سری N شیوا امواج

ترموستات 900 سری N شیوا امواج مدل TRJN-900 یک کنترلر دما با عملکرد میکروپروسسوری است که برای اندازه‌گیری و کنترل دما در محدوده ۰ تا ۹۰۰ درجه سانتی‌گراد طراحی شده است. این مدل با استفاده از ترموکوپل نوع K، دمای فرآیند را اندازه‌گیری کرده و مقدار دمای واقعی و دمای تنظیم‌شده را روی نمایشگر نشان می‌دهد.

ترموستات TRJN-900 دارای خروجی رله ۵ آمپر است و قابلیت‌هایی مانند تنظیم باند قطع و وصل خروجی، تنظیم تأخیر زمانی قطع و وصل، تشخیص قطع سنسور و کالیبره کردن دستگاه را در اختیار کاربر قرار می‌دهد.

عملکرد ترموستات 900 سری N

ترموستات TRJN-900 دمای فرآیند را از طریق ترموکوپل K دریافت کرده و مقدار آن را روی نمایشگر دستگاه نمایش می‌دهد. دو نمایشگر دستگاه برای نمایش دو مقدار اصلی استفاده می‌شوند:

• PV: نمایش دمای واقعی اندازه‌گیری‌شده

• SV: نمایش دمای تنظیم‌شده

• REL: نمایش وضعیت وصل بودن رله

با تنظیم دمای موردنظر، دستگاه می‌تواند خروجی رله را مطابق تنظیمات انجام‌شده کنترل کند. همچنین امکان تنظیم باند قطع و وصل خروجی و تأخیر عملکرد رله وجود دارد.

محدوده اندازه‌گیری 0 تا 900 درجه

یکی از ویژگی‌های اصلی ترموستات 900 سری N شیوا امواج، قابلیت اندازه‌گیری دما در محدوده ۰ تا ۹۰۰ درجه سانتی‌گراد است. این محدوده در کنار استفاده از ترموکوپل نوع K، امکان استفاده از دستگاه را در سیستم‌های مختلف کنترل و اندازه‌گیری دما فراهم می‌کند.

دقت اندازه‌گیری این مدل ۱ درجه سانتی‌گراد اعلام شده است.

ترموکوپل K

ترموستات TRJN-900 از ترموکوپل نوع K برای اندازه‌گیری دما استفاده می‌کند. اتصال ترموکوپل باید مطابق نقشه سیم‌کشی سازنده انجام شود.

شیوا امواج توصیه می‌کند سیم اتصال ترموکوپل تا حد امکان کوتاه باشد و از کابل‌های فشار قوی فاصله داشته باشد تا شرایط مناسبی برای اندازه‌گیری دما فراهم شود.

قابلیت‌های ترموستات 900 سری N

• محدوده اندازه‌گیری ۰ تا ۹۰۰ درجه سانتی‌گراد

• استفاده از ترموکوپل نوع K

• دقت اندازه‌گیری ۱ درجه سانتی‌گراد

• دارای نمایشگر دمای واقعی و دمای تنظیمی

• نمایش وضعیت عملکرد رله

• قابلیت تنظیم باند قطع و وصل خروجی

• قابلیت تنظیم تأخیر زمان قطع و وصل

• قابلیت تشخیص قطع شدن سنسور

• امکان کالیبره کردن دستگاه با مرجع موردنظر

• خروجی رله ۵ آمپر

• تأخیر زمان وصل قابل تنظیم از ۰ تا ۹۹ ثانیه

• طراحی سری N با ابعاد جمع‌وجور

کاربرد ترموستات TRJN-900

ترموستات 900 سری N برای سیستم‌هایی مناسب است که به اندازه‌گیری و کنترل دما تا ۹۰۰ درجه سانتی‌گراد نیاز دارند. از این محصول می‌توان در تجهیزات و فرآیندهای مختلف صنعتی و گرمایشی استفاده کرد، از جمله:

• تجهیزات گرمایشی

• دستگاه‌های کنترل دما

• ماشین‌آلات صنعتی

• تجهیزات فرآیندی

• تابلوها و سیستم‌های کنترل

• سیستم‌های دارای المنت و تجهیزات گرمایشی

• پروژه‌های اتوماسیون و کنترل صنعتی

• تجهیزات نیازمند اندازه‌گیری دمای بالا

نوع کاربرد نهایی باید بر اساس محدوده دمایی فرآیند، نوع سنسور و مشخصات بار متصل به خروجی انتخاب شود.

خروجی رله 5 آمپر

ترموستات TRJN-900 دارای خروجی رله ۵ آمپر است. بنابراین هنگام طراحی مدار کنترل باید ظرفیت رله و نوع بار متصل به آن در نظر گرفته شود.

برای بارهایی که جریان مصرفی آن‌ها از ظرفیت رله بیشتر است، استفاده از تجهیزات واسط مناسب مانند کنتاکتور می‌تواند مورد نیاز باشد. ظرفیت خروجی این مدل طبق مشخصات رسمی سازنده ۵ آمپر است.

تأخیر زمان وصل 0 تا 99 ثانیه

در ترموستات 900 سری N امکان تنظیم تأخیر زمان وصل از ۰ تا ۹۹ ثانیه وجود دارد. این قابلیت به کاربر اجازه می‌دهد زمان عملکرد خروجی را متناسب با شرایط فرآیند تنظیم کند.

مشخصات فنی ترموستات 900 سری N

تمام مشخصات فنی جدول بر اساس اطلاعات درج‌شده در صفحه رسمی محصول شیوا امواج تنظیم شده‌اند.

نصب ترموستات TRJN-900

برای نصب ترموستات 900 سری N، اتصال تغذیه، خروجی رله و ترموکوپل باید مطابق نقشه اتصال سازنده انجام شود.

ترموکوپل نوع K باید به ورودی مربوطه متصل شود. همچنین برای دریافت اندازه‌گیری مناسب، بهتر است سیم اتصال ترموکوپل کوتاه باشد و از کابل‌های فشار قوی فاصله داشته باشد.

پیش از سیم‌کشی نیز باید مشخصات تغذیه و ظرفیت خروجی رله با مدار موردنظر مطابقت داده شود.

تفاوت ترموستات 900 سری N با ترموستات 900-0

هر دو مدل برای اندازه‌گیری دما تا ۹۰۰ درجه سانتی‌گراد و استفاده از ترموکوپل K طراحی شده‌اند، اما TRJN-900 متعلق به سری N شیوا امواج است و با ابعاد 32 × 90 × 65 میلی‌متر و وزن 124 گرم عرضه می‌شود.

مدل سری N همچنین دارای تأخیر زمان وصل قابل تنظیم ۰ تا ۹۹ ثانیه است. در انتخاب بین مدل‌های مختلف ترموستات شیوا امواج، باید علاوه بر محدوده دما، ابعاد، نحوه نصب و امکانات موردنیاز سیستم نیز در نظر گرفته شود.

گارانتی ترموستات 900 سری N

ترموستات TRJN-900 دارای ۳ سال ضمانت تعویض شیوا امواج است. طبق اعلام سازنده، محصولات تولیدی این شرکت تا سه سال تحت پوشش ضمانت قرار دارند و شرط اعلام‌شده برای استفاده از این ضمانت، دست‌نخوردگی هولوگرام محصول است.

شیوا امواج همچنین ۳+۴ سال پشتیبانی برای محصولات خود اعلام کرده است؛ به این معنا که پس از پایان دوره سه‌ساله ضمانت، تا چهار سال امکان دریافت پشتیبانی و تهیه محصول جایگزین با شرایط اعلام‌شده توسط شرکت وجود دارد.

خرید ترموستات 900 سری N شیوا امواج

اگر برای یک سیستم کنترل دما به ترموستات با قابلیت اندازه‌گیری تا ۹۰۰ درجه سانتی‌گراد نیاز دارید، ترموستات 900 سری N شیوا امواج مدل TRJN-900 با ترموکوپل K، دقت ۱ درجه، نمایشگر PV و SV، خروجی رله ۵ آمپر و قابلیت تنظیم تأخیر زمان وصل، برای کاربردهای مختلف کنترل دما قابل استفاده است.
