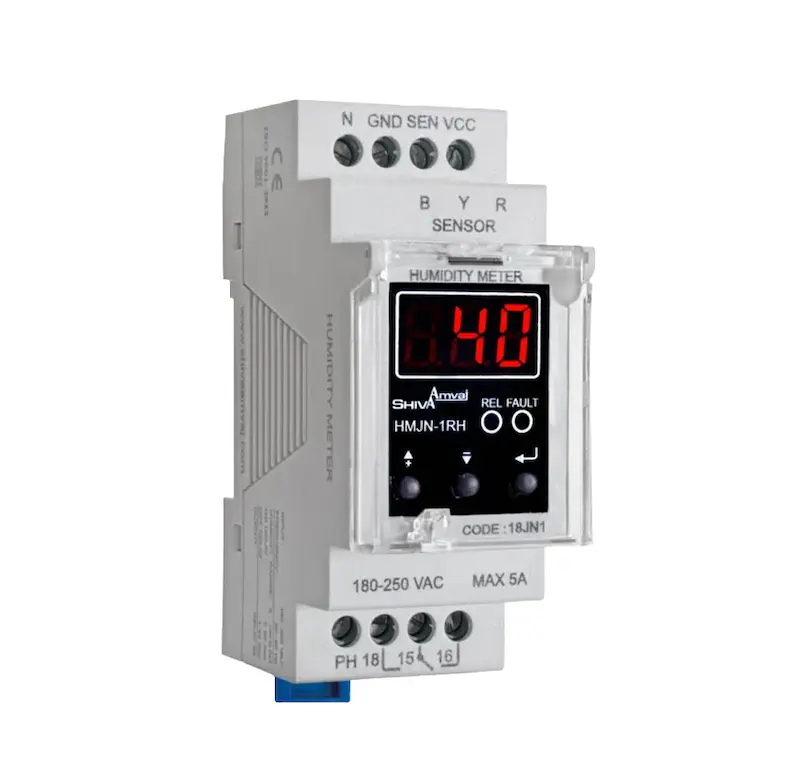

رطوبت سنج سری N با یک سنسور شیوا امواج مدل HMJN-1RH

معرفی رطوبت سنج سری N شیوا امواج مدل HMJN-1RH

رطوبت سنج سری N شیوا امواج مدل HMJN-1RH یک کنترلر دیجیتال برای اندازه‌گیری و کنترل رطوبت محیط است. این دستگاه با استفاده از یک عدد سنسور AM2301، میزان رطوبت را در محدوده ۰ تا ۱۰۰ درصد RH اندازه‌گیری می‌کند و بر اساس مقدار رطوبت تنظیم‌شده، رله خروجی را فعال یا غیرفعال می‌کند.

رطوبت سنج HMJN-1RH قابلیت کار در دو حالت رطوبت‌زایی (INC) و رطوبت‌زدایی (DEC) را دارد و امکان تنظیم جداگانه میزان رطوبت قطع و وصل رله نیز برای آن در نظر گرفته شده است. این محصول با طراحی سری N برای نصب داخل تابلو برق ساخته شده و دارای رله خروجی ۵ آمپر است.

عملکرد رطوبت سنج HMJN-1RH

رطوبت سنج HMJN-1RH میزان رطوبت محیط را توسط سنسور AM2301 اندازه‌گیری کرده و مقدار اندازه‌گیری‌شده را روی نمایشگر دیجیتال دستگاه نشان می‌دهد.

کاربر می‌تواند مقدار رطوبت موردنظر برای قطع و وصل رله را تنظیم کند. با توجه به حالت انتخاب‌شده، خروجی دستگاه برای کنترل تجهیزات رطوبت‌زا یا رطوبت‌زدا فعال می‌شود.

این عملکرد باعث می‌شود HMJN-1RH علاوه بر نمایش میزان رطوبت، به‌عنوان یک کنترلر رطوبت در سیستم‌های مختلف مورد استفاده قرار گیرد.

سنسور رطوبت AM2301

این محصول همراه با یک عدد سنسور رطوبت AM2301 ارائه می‌شود. سنسور وظیفه اندازه‌گیری رطوبت محیط را بر عهده دارد و به دستگاه اصلی متصل می‌شود.

طبق اطلاعات سازنده، امکان افزایش طول سیم سنسور وجود دارد، اما برای این کار باید از سیم هم‌جنس سیم ارائه‌شده همراه محصول استفاده شود.

اندازه‌گیری رطوبت با دقت ۱ درصد

رطوبت سنج سری N شیوا امواج دارای محدوده اندازه‌گیری ۰ تا ۱۰۰ درصد RH است و دقت اندازه‌گیری آن ۱ درصد RH اعلام شده است.

این دستگاه علاوه بر نمایش مقدار رطوبت، امکان تنظیم میزان رطوبت قطع و وصل رله را به‌صورت جداگانه در اختیار کاربر قرار می‌دهد.

رطوبت‌زایی و رطوبت‌زدایی

HMJN-1RH دارای دو حالت عملکرد برای کنترل رطوبت است:

حالت رطوبت‌زایی (INC)

در این حالت دستگاه برای سیستم‌هایی استفاده می‌شود که نیاز به افزایش رطوبت محیط دارند. رله دستگاه بر اساس مقدار رطوبت تنظیم‌شده، تجهیزات مرتبط با رطوبت‌زایی را کنترل می‌کند.

حالت رطوبت‌زدایی (DEC)

در حالت رطوبت‌زدایی، دستگاه برای کنترل تجهیزاتی استفاده می‌شود که وظیفه کاهش رطوبت محیط را بر عهده دارند.

به این ترتیب می‌توان نوع عملکرد رله را متناسب با کاربرد سیستم انتخاب کرد.

نمایشگر و نشانگرهای دستگاه

رطوبت سنج HMJN-1RH دارای سیستم کاملاً دیجیتال با نمایشگر رطوبت است.

دو نشانگر نیز وضعیت عملکرد دستگاه را نمایش می‌دهند:

• FAULT: اعلام قطع یا مشکل سنسور

• REL: اعلام وصل شدن رله

در صورت نمایش خطای SEN، طبق راهنمای سازنده باید اتصالات و سلامت سنسور بررسی شود.

تأخیر قابل تنظیم برای قطع و وصل رله

برای کنترل بهتر تجهیزات متصل به دستگاه، زمان تأخیر قطع و وصل رله قابل تنظیم است:

• تأخیر زمان وصل: ۱ تا ۶۰ ثانیه

• تأخیر زمان قطع: ۱ تا ۳۰ ثانیه

وجود این تنظیمات امکان کنترل مناسب‌تر تجهیزات و جلوگیری از قطع و وصل سریع رله در اثر تغییرات لحظه‌ای رطوبت را فراهم می‌کند.

رله خروجی ۵ آمپر

رطوبت سنج سری N HMJN-1RH دارای یک رله خروجی ۵ آمپر است. طبق اعلام شیوا امواج، این رله در کاربردهای بدون کنتاکتور تا ۱۰۰۰ وات را پوشش می‌دهد.

برای بارهای بالاتر یا بارهایی که شرایط راه‌اندازی متفاوتی دارند، باید از تجهیزات واسط مناسب و متناسب با مدار استفاده شود.

کالیبراسیون رطوبت سنج

یکی دیگر از قابلیت‌های HMJN-1RH، امکان کالیبره کردن دستگاه با مرجع مورد استفاده است. این قابلیت می‌تواند برای هماهنگ کردن مقدار نمایش‌داده‌شده توسط دستگاه با یک مرجع اندازه‌گیری مورد استفاده قرار گیرد.

کاربردهای رطوبت سنج سری N

رطوبت سنج HMJN-1RH در سیستم‌هایی که نیاز به اندازه‌گیری و کنترل رطوبت دارند قابل استفاده است، از جمله:

• سالن‌های پرورش قارچ

• دستگاه‌های جوجه‌کشی

• سیستم‌های رطوبت‌زایی

• سیستم‌های رطوبت‌زدایی

• تجهیزات کنترل رطوبت

• محیط‌های صنعتی و کارگاهی

• سیستم‌های نیازمند کنترل میزان رطوبت

طبق اعلام سازنده، استفاده از این محصول در سالن پرورش قارچ در صورتی که شرایط محیط با محدوده دمای کاری و مشخصات دستگاه مطابقت داشته باشد، مجاز است. همچنین استفاده از رطوبت‌سنج در دستگاه‌های جوجه‌کشی امکان‌پذیر است.

کاربردهایی که برای این محصول مناسب نیستند

طبق اطلاعات رسمی شیوا امواج، HMJN-1RH برای اندازه‌گیری رطوبت خاک و استفاده در سیستم آبیاری مناسب نیست.

همچنین برای تشخیص خیس شدن کف موتورخانه نباید از این سنسور استفاده شود و سازنده برای این کاربرد، استفاده از هشداردهنده وجود آب را توصیه کرده است.

نصب رطوبت سنج سری N HMJN-1RH

رطوبت سنج سری N برای نصب روی ریل داخل تابلو طراحی شده است. همچنین قاب پانل همراه محصول ارائه می‌شود، اما ریل همراه دستگاه نیست.

اتصال برق دستگاه و سنسور باید مطابق نقشه سازنده انجام شود. رنگ سیم‌های سنسور نیز طبق دستورالعمل رسمی به این صورت است:

• سیم قرمز → VCC

• سیم آبی → GND

• سیم زرد → SEN

پس از اتصال صحیح سنسور و برق ورودی، دستگاه باید مطابق راهنمای تنظیم برنامه‌ریزی شود.

تفاوت رطوبت سنج سری N با مدل سایز ۷۱

طبق اعلام شیوا امواج، رطوبت سنج سری N و رطوبت سنج سایز ۷۱ از نظر عملکرد یکسان هستند و تفاوت آن‌ها در مواردی مانند ابعاد، ترمینال و شیشه پلمپ است.

بنابراین HMJN-1RH برای کاربرانی که به طراحی و ابعاد سری N نیاز دارند، نسخه‌ای متفاوت از نظر ساختار فیزیکی محسوب می‌شود، در حالی که عملکرد اصلی کنترل رطوبت مشابه مدل سایز ۷۱ است.

ویژگی‌های رطوبت سنج سری N شیوا امواج

• برند شیوا امواج

• مدل HMJN-1RH

• کد محصول 18JN1

• سری N

• دارای یک عدد سنسور AM2301

• محدوده اندازه‌گیری ۰ تا ۱۰۰ درصد RH

• دقت اندازه‌گیری ۱ درصد RH

• سیستم کاملاً دیجیتال

• دارای نمایشگر رطوبت

• قابلیت رطوبت‌زایی INC

• قابلیت رطوبت‌زدایی DEC

• تنظیم جداگانه میزان رطوبت قطع و وصل رله

• تشخیص قطع سنسور

• قابلیت کالیبراسیون

• رله خروجی ۵ آمپر

• تأخیر زمان وصل ۱ تا ۶۰ ثانیه

• تأخیر زمان قطع ۱ تا ۳۰ ثانیه

• مناسب نصب روی ریل داخل تابلو

• دارای قاب پانل

• درجه حفاظت IP30

• دارای ۳ سال ضمانت تعویض

مشخصات فنی رطوبت سنج HMJN-1RH

مشخصات فنی فوق بر اساس اطلاعات رسمی منتشرشده توسط شیوا امواج تنظیم شده است.

گارانتی رطوبت سنج شیوا امواج

رطوبت سنج سری N مدل HMJN-1RH دارای ۳ سال ضمانت تعویض شیوا امواج است. طبق اعلام سازنده، محصولات تولیدی این شرکت در صورت دست‌نخوردگی هولوگرام، در دوره سه‌ساله تحت پوشش ضمانت قرار دارند و در صورت بروز ایراد، به‌صورت رایگان تعویض می‌شوند.

پس از پایان دوره ضمانت نیز ۴ سال پشتیبانی ارائه می‌شود و طبق شرایط شرکت، در صورت ایراد دستگاه امکان تهیه دستگاه جدید با ۱۵ درصد تخفیف از قیمت روز وجود دارد.

خرید رطوبت سنج سری N شیوا امواج HMJN-1RH

اگر برای اندازه‌گیری و کنترل رطوبت محیط به یک کنترلر دیجیتال تابلویی نیاز دارید، رطوبت سنج سری N شیوا امواج مدل HMJN-1RH با یک سنسور AM2301، محدوده اندازه‌گیری ۰ تا ۱۰۰ درصد RH، دقت ۱ درصد RH و رله خروجی ۵ آمپر، برای سیستم‌های کنترل رطوبت قابل استفاده است.

این محصول امکان انتخاب حالت رطوبت‌زایی یا رطوبت‌زدایی، تنظیم جداگانه رطوبت قطع و وصل رله، تشخیص قطع سنسور و کالیبراسیون را فراهم می‌کند و با ابعاد ۳۶×۹۰×۶۵ میلی‌متر برای نصب داخل تابلو طراحی شده است.
