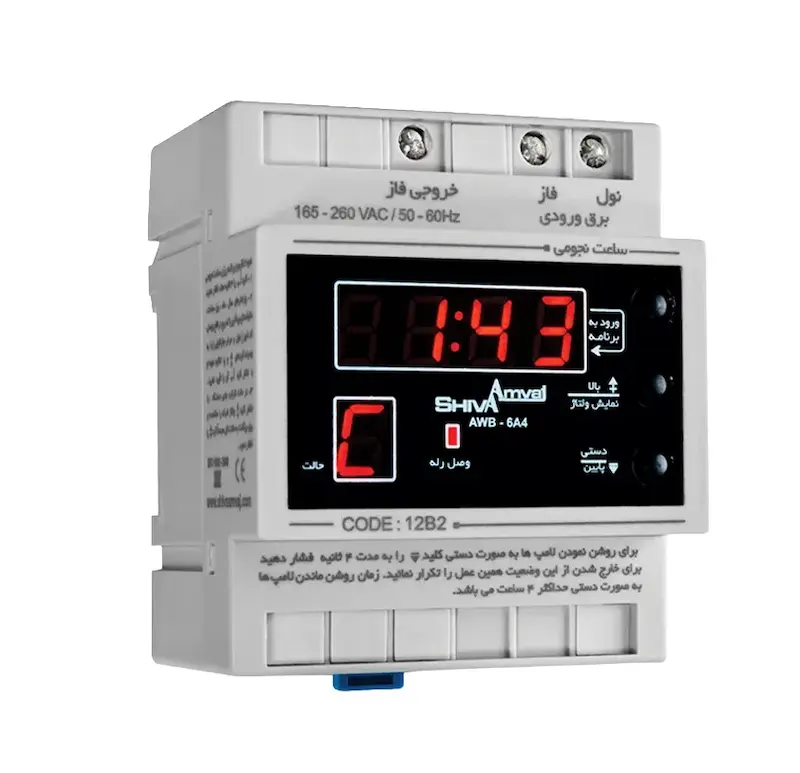

ساعت نجومی 6 آمپر شیوا امواج مدل AWB-6AC4

معرفی ساعت نجومی 6 آمپر شیوا امواج

ساعت نجومی 6 آمپر شیوا امواج مدل AWB-6AC4 یک کنترل‌کننده هوشمند روشنایی است که با استفاده از برنامه میکروپروسسوری، زمان طلوع و غروب خورشید را بر اساس موقعیت جغرافیایی تشخیص می‌دهد و روشن و خاموش شدن سیستم روشنایی را به‌صورت خودکار کنترل می‌کند.

این دستگاه برخلاف فتوسل، برای تشخیص زمان روشنایی و تاریکی به سنسور نور یا چشم فتوسل نیاز ندارد و می‌توان آن را در محیط‌های سرپوشیده نصب کرد. این ویژگی باعث می‌شود عملکرد دستگاه تحت تأثیر شرایطی مانند ابری بودن هوا یا دسترسی افراد به سنسور قرار نگیرد.

عملکرد ساعت نجومی AWB-6AC4

ساعت نجومی شیوا امواج با دریافت اطلاعات موقعیت جغرافیایی، زمان طلوع و غروب خورشید را محاسبه می‌کند و بر اساس آن خروجی روشنایی را کنترل می‌کند.

کاربر می‌تواند زمان روشن یا خاموش شدن سیستم روشنایی را نسبت به طلوع و غروب خورشید تنظیم کند. امکان تغییر زمان عملکرد خروجی تا 120 دقیقه قبل یا بعد از طلوع و غروب نیز وجود دارد.

به این ترتیب برای کنترل روشنایی معابر، محوطه‌ها، تابلوها و سایر فضاهایی که زمان روشنایی آن‌ها با طلوع و غروب خورشید ارتباط دارد، نیازی به تنظیم روزانه ساعت دستگاه وجود ندارد.

بدون نیاز به فتوسل و سنسور نور

یکی از ویژگی‌های مهم ساعت نجومی AWB-6AC4، عملکرد بدون سنسور نور است. برخلاف فتوسل که بر اساس میزان نور محیط فرمان می‌دهد، این دستگاه زمان طلوع و غروب خورشید را بر اساس اطلاعات جغرافیایی و محاسبات داخلی تعیین می‌کند.

بنابراین دستگاه را می‌توان در تابلو برق و محیط‌های سرپوشیده نصب کرد و نیازی به قرار دادن سنسور در فضای باز وجود ندارد.

تنظیم روشن و خاموش شدن روشنایی

ساعت نجومی 6 آمپر شیوا امواج امکان تنظیم زمان خاموش شدن سیستم روشنایی را در اختیار کاربر قرار می‌دهد. علاوه بر تنظیم زمان دقیق، می‌توان تایمر را برای خاموش شدن سیستم در فاصله 1 تا 12 ساعت بعد از غروب آفتاب تنظیم کرد.

همچنین زمان روشن و خاموش شدن خروجی را می‌توان تا 120 دقیقه قبل یا بعد از زمان طلوع و غروب تغییر داد.

برنامه‌ریزی بر اساس موقعیت جغرافیایی

برای سهولت تنظیم، ساعت نجومی شیوا امواج دارای 31 کد از پیش تعیین‌شده برای شهرهای مختلف است. همچنین عملکرد دستگاه بر اساس طول و عرض جغرافیایی تنظیم می‌شود تا زمان طلوع و غروب متناسب با موقعیت موردنظر محاسبه شود.

این قابلیت باعث می‌شود دستگاه برای کنترل روشنایی در شهرها و مناطق مختلف قابل استفاده باشد.

باتری داخلی و حفظ تنظیمات

ساعت نجومی AWB-6AC4 دارای باتری لیتیومی قابل تعویض با عمر حدود 5 سال است. این باتری به دستگاه کمک می‌کند تاریخ، ساعت و تنظیمات ثبت‌شده را هنگام قطع برق ورودی حفظ کند.

در صورت پایان عمر باتری، طبق راهنمای سازنده امکان تعویض آن وجود دارد.

نمایش اطلاعات و وضعیت دستگاه

این ساعت نجومی قابلیت نمایش چرخشی اطلاعات مختلف را دارد، از جمله:

• تاریخ

• ساعت

• زمان وصل

• زمان قطع

• ولتاژ شبکه

• وضعیت تنظیمات

همچنین دستگاه می‌تواند وضعیت‌هایی مانند خالی شدن باتری، افزایش ولتاژ و کاهش ولتاژ را با نمایش خطاهای مربوطه اعلام کند.

کاربردهای ساعت نجومی 6 آمپر

ساعت نجومی AWB-6AC4 برای کنترل خودکار سیستم‌های روشنایی در کاربردهای مختلف قابل استفاده است، از جمله:

• روشنایی معابر

• روشنایی محوطه

• روشنایی حیاط

• تابلوهای تبلیغاتی

• نورپردازی ساختمان

• روشنایی پارکینگ

• روشنایی فضاهای عمومی

• کنترل ریسه‌های LED

• تابلوهای برق روشنایی

• سیستم‌های روشنایی که باید بر اساس طلوع و غروب خورشید کنترل شوند

سازنده نیز استفاده از ساعت نجومی برای روشنایی نمای ساختمان و ریسه‌های LED را مطرح کرده و برای بارهای بالاتر، مدل 20 آمپر را پیشنهاد کرده است.

ویژگی‌های ساعت نجومی شیوا امواج AWB-6AC4

• برند شیوا امواج

• مدل AWB-6AC4

• کد محصول 12B2

• جریان خروجی 6 آمپر

• دارای رله خروجی 6 آمپر

• سیستم میکروپروسسوری

• تشخیص طلوع و غروب بر اساس موقعیت جغرافیایی

• بدون نیاز به سنسور نور یا فتوسل

• دارای 31 کد از پیش تعیین‌شده برای شهرهای مختلف

• قابلیت تنظیم طول و عرض جغرافیایی

• قابلیت تغییر زمان عملکرد تا ±120 دقیقه نسبت به طلوع و غروب

• قابلیت تنظیم خاموشی 1 تا 12 ساعت بعد از غروب

• باتری لیتیومی قابل تعویض با عمر حدود 5 سال

• حفظ تاریخ، ساعت و تنظیمات هنگام قطع برق

• نمایش ولتاژ شبکه

• قابلیت انتخاب حالت دستی

• امکان تنظیم ساعت تابستانی و زمستانی

• حفاظت در برابر افزایش و کاهش ولتاژ

• درجه حفاظت IP30

• دارای 3 سال گارانتی تعویض

مشخصات فنی

مشخصات فنی فوق از اطلاعات رسمی صفحه ساعت نجومی شیوا امواج استخراج شده است.

نصب ساعت نجومی 6 آمپر

ساعت نجومی AWB-6AC4 به دلیل عدم نیاز به سنسور نور، می‌تواند در محل سرپوشیده و داخل تابلو برق نصب شود. ریل همراه محصول ارائه نمی‌شود، اما قاب پانل همراه دستگاه عرضه می‌شود.

با توجه به اینکه خروجی این مدل 6 آمپر است، انتخاب نوع بار و جریان مصرفی باید با ظرفیت خروجی دستگاه مطابقت داشته باشد. برای بارهایی با جریان بالاتر، استفاده از کنتاکتور مناسب و انتخاب مدل متناسب با مدار ضروری است.

تفاوت ساعت نجومی 6 آمپر و 20 آمپر

ساعت نجومی شیوا امواج در این خانواده با خروجی‌های 6 آمپر و 20 آمپر عرضه می‌شود. مدل AWB-6AC4 دارای رله خروجی 6 آمپر و مدل AWB-20AC5 دارای رله خروجی 20 آمپر است. سایر قابلیت‌های اصلی این خانواده مانند کنترل روشنایی بر اساس طلوع و غروب، تنظیم موقعیت جغرافیایی و باتری داخلی در صفحه رسمی مشترک معرفی شده‌اند.

بنابراین انتخاب مدل باید بر اساس جریان بار و نوع سیستم روشنایی انجام شود.

تفاوت ساعت نجومی با فتوسل

فتوسل بر اساس میزان نور محیط فرمان روشن یا خاموش شدن سیستم روشنایی را صادر می‌کند، اما ساعت نجومی با استفاده از اطلاعات جغرافیایی و محاسبه زمان طلوع و غروب خورشید این کار را انجام می‌دهد.

در نتیجه ساعت نجومی نیازی به نصب سنسور در فضای باز ندارد و می‌تواند در محیط سرپوشیده نصب شود. این موضوع همچنین احتمال تأثیرپذیری عملکرد از شرایط محیطی مانند ابری بودن هوا یا دسترسی افراد به سنسور را کاهش می‌دهد.

گارانتی ساعت نجومی شیوا امواج

ساعت نجومی AWB-6AC4 دارای 3 سال گارانتی تعویض است. طبق اعلام شیوا امواج، محصولات این شرکت در این دوره با شرط دست‌نخوردگی هولوگرام تحت پوشش ضمانت قرار دارند و در صورت وجود ایراد، به‌صورت رایگان تعویض می‌شوند.

همچنین شرکت برای محصولات خود 3+4 سال پشتیبانی اعلام کرده است؛ یعنی پس از پایان دوره گارانتی، تا 4 سال امکان تهیه دستگاه جدید با 15 درصد تخفیف از قیمت روز وجود دارد.

خرید ساعت نجومی 6 آمپر شیوا امواج

اگر برای کنترل خودکار سیستم روشنایی بر اساس طلوع و غروب خورشید به یک کنترل‌کننده بدون سنسور نور نیاز دارید، ساعت نجومی 6 آمپر شیوا امواج مدل AWB-6AC4 گزینه‌ای کاربردی برای نصب در تابلو برق و محیط‌های سرپوشیده است.

این مدل با رله خروجی 6 آمپر، تنظیم بر اساس موقعیت جغرافیایی، قابلیت تغییر زمان عملکرد تا ±120 دقیقه، باتری لیتیومی قابل تعویض و 3 سال گارانتی تعویض عرضه می‌شود.
