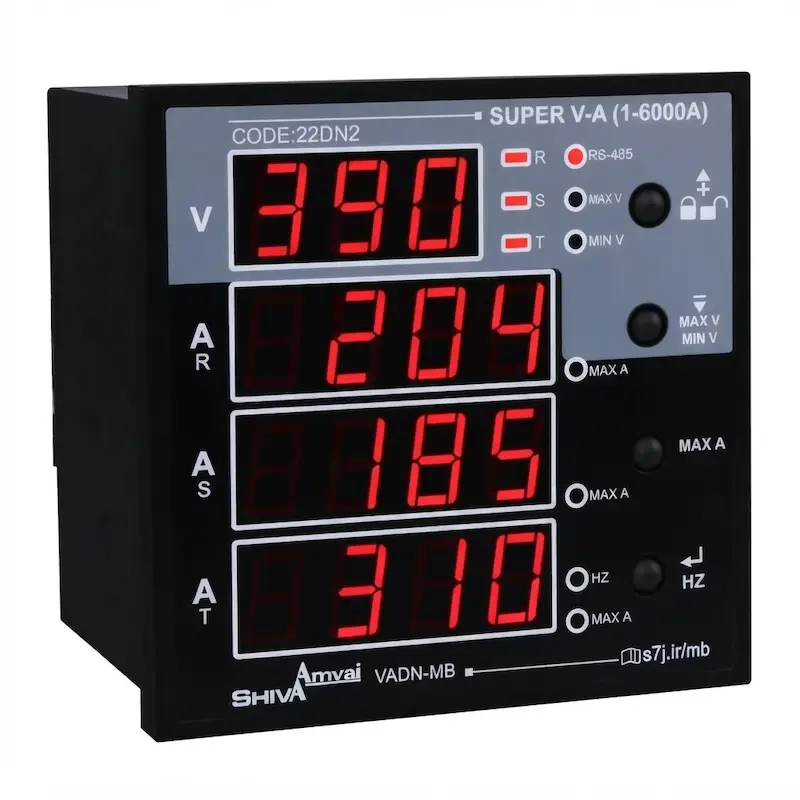

سوپر ولت آمپرمتر 1-6000A شیوا امواج مدل VADN-MB کد 22DN2

سوپر ولت آمپرمتر 1-6000A شیوا امواج VADN-MB

سوپر ولت آمپرمتر 1-6000A شیوا امواج مدل VADN-MB یک دستگاه چندمنظوره برای اندازه‌گیری و نمایش پارامترهای الکتریکی در تابلوهای برق و سیستم‌های سه‌فاز است. این دستگاه با امکان استفاده از CTهای مختلف، قابلیت اندازه‌گیری جریان در محدوده CT قابل تنظیم 5/5 تا 6000/5 را فراهم می‌کند. همچنین برای هر فاز امکان تنظیم و کالیبره‌کردن CT به‌صورت مستقل وجود دارد.

10 دستگاه در یک دستگاه

سوپر ولت آمپرمتر VADN-MB چندین عملکرد اندازه‌گیری را در یک تجهیز ارائه می‌دهد:

• ولت‌متر برای اندازه‌گیری ولتاژهای فازی R، S و T و ولتاژهای خطی RS، RT و ST

• ماکزیمتر ولتاژ

• مینیمتر ولتاژ

• سه آمپرمتر برای نمایش جریان فازهای R، S و T

• ماکزیمتر جریان

• فرکانس‌متر

دستگاه قابلیت نمایش ولتاژهای فازی و خطی و همچنین جریان هر سه فاز را دارد و امکان نمایش ولتاژ به‌صورت ثابت یا چرخشی نیز فراهم شده است.

پشتیبانی از CT قابل تنظیم

یکی از ویژگی‌های مهم این مدل، امکان انتخاب و نصب CT دلخواه برای هر فاز به‌صورت مستقل است؛ بنابراین CT هر فاز می‌تواند متناسب با شرایط همان فاز تنظیم شود. تنظیم CT دستگاه از زمان وصل برق به مدت ۵ دقیقه امکان‌پذیر است.

ارتباط با PLC و HMI

سوپر ولت آمپرمتر VADN-MB به پورت ارتباطی RS485 با پروتکل MODBUS RTU مجهز است و امکان مشاهده پارامترهای اندازه‌گیری‌شده از طریق انواع PLC و HMI را فراهم می‌کند.

نمایش و ثبت مقادیر

این دستگاه علاوه بر نمایش مقادیر لحظه‌ای، امکان نمایش و ثبت موارد زیر را نیز دارد:

• حداکثر ولتاژ شبکه

• حداقل ولتاژ شبکه

• حداکثر جریان

• فرکانس شبکه

• ولتاژهای فازی و خطی

• جریان فازهای R، S و T

همچنین اطلاعات دستگاه در زمان قطع برق ذخیره می‌شود. دستگاه قابلیت نمایش خطای جریان عبوری از 120٪ مقدار CT را نیز دارد.

مشخصات فنی سوپر ولت آمپرمتر VADN-MB

مشخصات فوق بر اساس اطلاعات درج‌شده در صفحه رسمی محصول شیوا امواج است.

کاربردهای سوپر ولت آمپرمتر 1-6000A

این دستگاه برای تابلوهای برق و سیستم‌هایی که نیاز به پایش هم‌زمان ولتاژ، جریان و فرکانس دارند مناسب است؛ به‌خصوص در مواردی که نمایش اطلاعات از طریق PLC یا HMI و استفاده از CTهای قابل تنظیم مورد نیاز باشد.

موارد کاربرد:

• تابلوهای برق صنعتی

• تابلوهای برق سه‌فاز

• پایش ولتاژ و جریان شبکه

• اندازه‌گیری جریان با CT

• کنترل و مانیتورینگ پارامترهای الکتریکی

• سیستم‌های مجهز به PLC و HMI

• تجهیزات و تابلوهای صنعتی

گارانتی

محصولات شیوا امواج طبق اطلاعات رسمی سایت این شرکت دارای ۳ سال ضمانت تعویض هستند و شرط استفاده از ضمانت، دست‌نخوردگی هولوگرام اعلام شده است.
