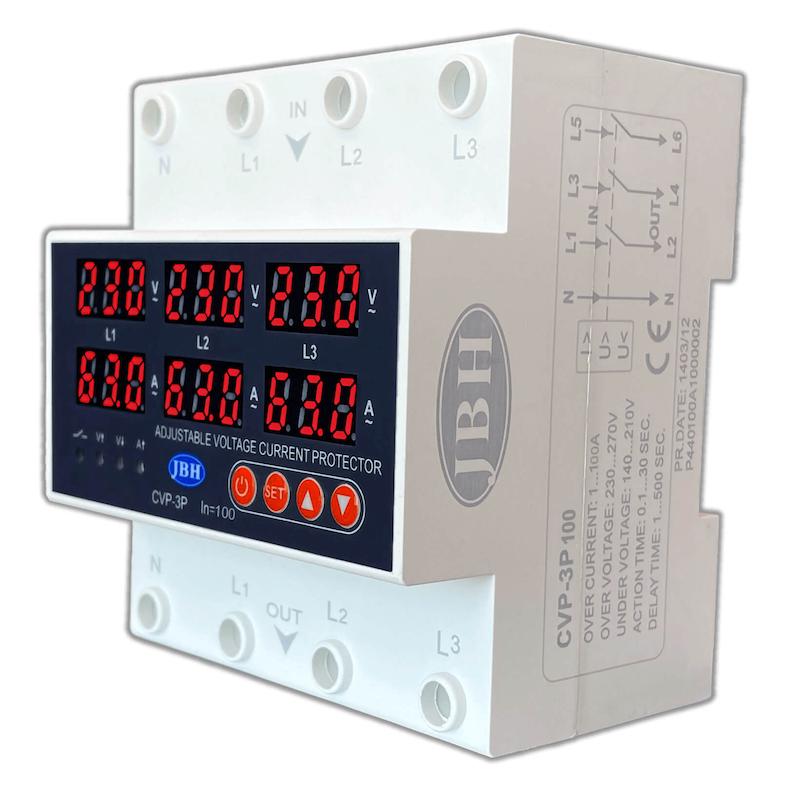

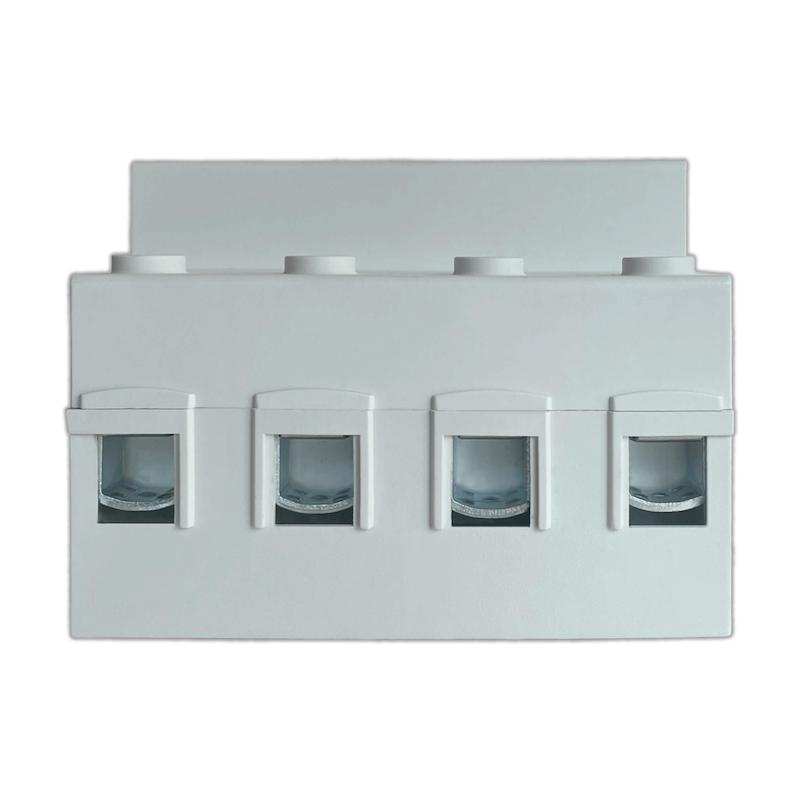

محافظ ولتاژ - جریان سه‌فاز 100 آمپر (CVP-3P 100A) JBH

P1

زمان راه اندازی اولیه

1 … 500 ثانیه

60

جهت حفاظت تجهیزات از قطع و وصل ناگهانی برق شهر زمان راه اندازی اولیه در نظر گرفته شده که باعث میشود در زمان وصل برق رله محافظ با تاخیر وصل کند

U1

میزان اضافه ولتاژ

230 … 300 ولت

255

میزان اضافه ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 255 ولت میتواند باشد ولی پیش فرض این دستگاه 245 ولت میباشد

U2

مقدار ریکاوری اضافه ولتاژ

225 … 295 ولت

250

به ولتاژی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت کمتر از اضافه ولتاژ تنظیم میشود

U3

زمان تاخیر در وصل اضافه ولتاژ

1 … 500 ثانیه

60

به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود

U4

زمان عملکرد قطع افت ولتاژ

0.1 … 30 ثانیه

1

به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ قطع میکند که بهتر است در کمترین زمان تنظیم شود

U5

میزان افت ولتاژ

140 … 210 ولت

195

میزان افت ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 170 ولت میتواند باشد ولی پیش فرض این دستگاه 200 ولت میباشد

U6

مقدار ریکاوری افت ولتاژ

145 … 215 ولت

200

به ولتاژی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت بیشتر از افت ولتاژ تنظیم میشود

U7

زمان تاخیر در وصل افت ولتاژ

1 … 500 ثانیه

60

به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود

U8

زمان عملکرد قطع افت ولتاژ

0.1 … 30 ثانیه

2

به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ قطع میکند که بهتر است بین 1 الی 3 ثانیه زمان تنظیم شود .

U9

کالیبره ولتاژ

-9.5 … +9.5 درصد

%

این پارامتر زمانی نیاز به تغییر دارد که نمایشگر ولتاژ مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به ولتاژ واقعی رسید

U10

مقدار عدم تقارن ولتاژ سه فاز

20 … 99 ولت

30

در صورت اختلاف ولتاژ بیش از حد تعیین شده بین دو فاز از سه فاز ورودی خروجی دستگاه قطع میشود.

U11

مقدار ریکاوری عدم تقارن ولتاژ سه فاز

15 … 94 ولت

25

در صورت کاهش اختلاف ولتاژ بین دو فاز و رسیدن به عدد تنظیم شده خروجی دستگاه مجدد وصل میشود.

U12

فعال/ غیر فعال کردن حفاظت تقارن ولتاژ

ON/OFF

ON

از این پارامتر برای فعال یا غیر فعال کردن پارامتر U10 استفاده میشود.

C1

مقدار اضافه بار

1 … 63 آمپر

50

میزان اضافه بار قابل قبول را تعیین میکند که کاربر میبایست با توجه به آمپر فیوز بالادستی و مصارف پایین دستی مقدار آن را تعیین کند

C2

زمان تاخیر در وصل اضافه بار

1 … 500 ثانیه

60

به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود

C3

زمان عملکرد قطع اضافه بار

0.1 … 30 ثانیه

3

به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار، محافظ قطع میکند که بهتر است با در نظر گرفتن جریان راه اندازی تجهیزات بین 1 تا 3 ثانیه تنظیم شود

C4

کالیبره جریان

-9.5 … +9.5 درصد

%

این پارامتر زمانی نیاز به تغییر دارد که نمایشگر جریان مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به جریان واقعی رسید

C5

تعریف تعداد دفعات وصل مجدد اضافه بار

1 … 20 بار / OFF

OFF

تعریف شده مجدد محافظ وصل میکند زمانی که اضافه بارهای متعدد رخ میدهد با تعریف این پارامتر از وصل بیش از اندازه محافظ جلوگیری می شود

Over voltage: 230-300V
Under voltage: 140-210V
Over load : 1-63A
Action time: 0.1-30 Sec
Recovery time: 1-500 Sec
Phase Unbalance : 20-99V

63A
100A

P42063A1 P44100A1

CVP-3P
Current Voltage Protector

1-1

محافظ به تکرار قطع میکند

حد بالای ولتاژ چک شود

u1

245

ممکن است ولتاژ خط بالای 245 ولت باشد مطابق استاندارد این عدد تا 255 ولت قابل افزایش میباشد

1-2

محافظ به تکرار قطع میکند

حد پایین ولتاژ چک شود

u5

200

ممکن است ولتاژ خط زیر 200 ولت باشد مطابق استاندارد این عدد تا 170 ولت قابل کاهش میباشد

1-3

محافظ به تکرار قطع میکند

آمپر تنظیمی چک شود

c1

32

اگر جریان مصرفی بالاتر از 32 آمپر باشد این عدد تا 63 آمپر قابل افزایش است

1-4

محافظ به تکرار قطع میکند

زمان تاخیر در قطع اضافه بار

c3

3

ممکن است قطع محافظ به دلیل زمان طولانی جریان راه اندازی بعضی دستگاه ها باشد که قابل افزایش است

1-5

محافظ به تکرار قطع میکند

مقدار عدم تقارن ولتاژ سه فاز چک شود

u10

30

ممکن است اختلاف ولتاژ بین دو فاز از 30 ولت یا مقدار تنظیمی بالاتر باشد که برای رفع این مشکل مقدار را تا 40 ولت میتوان بالا برد یا پارامتر U12 را روی حالت OFF قرار داد

2-1

محافظ قطع نمیکند

تست رله به صورت دستی

شستی پاور

با فشار دکمه پاور وضعیت قطع و وصل رله را چک کنید در صورت عدم قطع به واحد گارانتی مراجعه کنید

2-2

محافظ قطع نمیکند

حد بالای ولتاژ چک شود

u1

245

میتوان ولتاژ حد بالا را تا 235 ولت کاهش داد جهت حفاظت های بسیار خاص

2-3

محافظ قطع نمیکند

حد پایین ولتاژ چک شود

u5

200

میتوان ولتاژ حد پایین را تا 215 ولت افزایش داد جهت حفاظت های بسیار خاص

2-4

محافظ قطع نمیکند

زمان تاخیر در قطع حد بالا

u4

0.1

این پارامتر را زیر 1 ثانیه تنظیم کنید

2-5

محافظ قطع نمیکند

زمان تاخیر در قطع حد پایین

u8

3

این پارامتر را زیر 3 ثانیه تنظیم کنید

2-6

محافظ قطع نمیکند

آمپر تنظیمی چک شود

c1

32

جریان اضافه بار بیش از اندازه مورد نیاز است

2-7

محافظ قطع نمیکند

زمان تاخیر در قطع اضافه بار چک شود

c3

3

این پارامتر را زیر 5 ثانیه تنظیم کنید

2-8

محافظ قطع نمیکند

فعال/ غیر فعال کردن حفاظت تقارن ولتاژ

u12

ON

بهتر است این پارامتر در حالت ON قرار گیرد

2-9

محافظ قطع نمیکند

مقدار عدم تقارن ولتاژ سه فاز

u10

30

بهتر است مقدار این پارامتر بیشتر از 30 ولت تنظیم نشود

3-1

محافظ قطع کرده ولی وصل مجدد نمیکند

ولتاژ ریکاوری حد بالا چک شود

u2

240

این پارامتر را 5 الی 10 ولت کمتر از پارامتر U1 تنظیم کنید

3-2

محافظ قطع کرده ولی وصل مجدد نمیکند

زمان تاخیر در وصل حد بالا چک شود

u3

60

این پارامتر را زیر 240 ثانیه تنظیم کنید

3-3

محافظ قطع کرده ولی وصل مجدد نمیکند

ولتاژ ریکاوری حد پایین چک شود

u6

205

این پارامتر را 5 الی 10 ولت بیشتر از پارامتر U3 تنظیم کنید

3-4

محافظ قطع کرده ولی وصل مجدد نمیکند

زمان تاخیر در وصل حد پایین چک شود

u7

60

این پارامتر را زیر 240 ثانیه تنظیم کنید

3-5

محافظ قطع کرده ولی وصل مجدد نمیکند

زمان تاخیر در وصل اضافه بار چک شود

c2

60

این پارامتر را زیر 240 ثانیه تنظیم کنید

3-6

محافظ قطع کرده ولی وصل مجدد نمیکند

تعداد وصل مجدد خطای اضافه بار چک شود

c5

3

در صورت عدم نیاز این پارامتر را off کنید

3-7

محافظ قطع کرده ولی وصل مجدد نمیکند

مقدار ریکاوری عدم تقارن ولتاژ سه فاز چک شود

u11

25

هنگامی که مقدار این پارامتر کم باشد محافظ وصل نمیکند به عبارت دیگر همیشه این پارامتر میبایست 5 ولت کمتر از پارامتر U10 تنظیم شود

4

ولتاژ محافظ با ولتاژ برق شهر متفاوت است

کالیبره ولتاژ

u9

0

با افزایش یا کاهش پله ای میتوان با دقت بالا ولتاژ را کالیبره کرد

5

جریان محافظ با جریان مصرفی فرق میکند

کالیبره جریان

c4

0

با افزایش یا کاهش پله ای میتوان با دقت بالا جریان را کالیبره کرد

6

در زمان راه اندازی رله محافظ بدون تاخیر یا با تاخیر زیاد وصل میشود

چک کردن زمان راه اندازی

p1

60

این پارامتر را زیر 240 ثانیه تنظیم کنید
