محافظ کنتاکتور 1 ثانیه سری N شیوا امواج مدل CPJN-T1
معرفی محافظ کنتاکتور 1 ثانیه سری N شیوا امواج

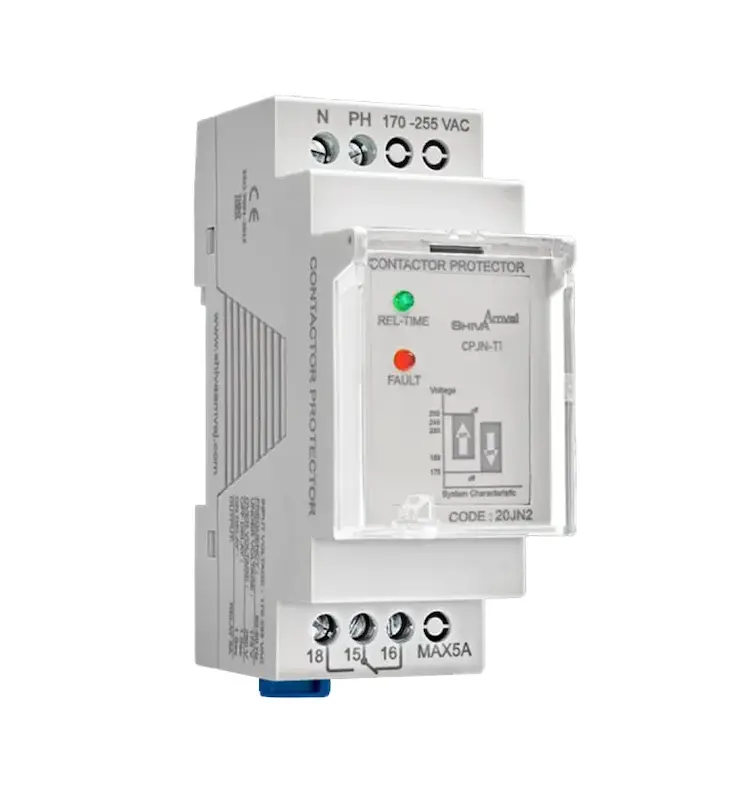

محافظ کنتاکتور 1 ثانیه سری N شیوا امواج مدل CPJN-T1 یک تجهیز حفاظتی برای استفاده در مدارهای تکفاز است که با کمک کنتاکتور، از تجهیزات و وسایل برقی در برابر افزایش ولتاژ، کاهش ولتاژ و دوفاز شدن شبکه محافظت میکند.
این محصول برای کنتاکتورهایی با بوبین 220 ولت طراحی شده و با ایجاد فرمان قطع و وصل برای کنتاکتور، امکان حفاظت از تجهیزات پرمصرف تکفاز را فراهم میکند. مدل CPJN-T1 پس از وصل برق، به مدت 1 ثانیه زمانگیری میکند و سپس فرمان وصل کنتاکتور را صادر میکند.
عملکرد محافظ کنتاکتور CPJN-T1
پس از برقراری برق، نشانگر REL/TIME به مدت 1 ثانیه بهصورت چشمکزن عمل میکند. پس از پایان این زمان، نشانگر به حالت روشن دائم درمیآید و کنتاکتور وصل میشود.
اگر ولتاژ بوبین کنتاکتور به دلیل افزایش یا کاهش ولتاژ شبکه از محدوده تعیینشده خارج شود، محافظ فرمان قطع کنتاکتور را صادر میکند. در این شرایط نشانگر FAULT روشن شده و دستگاه تا بازگشت ولتاژ به محدوده مجاز، کنتاکتور را در وضعیت قطع نگه میدارد.
محافظ همچنین برای شرایطی مانند دوفاز شدن شبکه طراحی شده و در صورت تشخیص وضعیت غیرمجاز، فرمان قطع را صادر میکند.
محدوده عملکرد محافظ کنتاکتور سری N
آستانه قطع این محصول توسط کاربر قابل تنظیم نیست و طبق تنظیمات کارخانه، در افزایش ولتاژ تا 250 ولت و کاهش ولتاژ تا 175 ولت عمل میکند. شرکت شیوا امواج اعلام کرده است که در صورت نیاز به رنج متفاوت، امکان سفارش محصول با محدوده ولتاژ سفارشی وجود دارد.
تأخیر 1 ثانیه در CPJN-T1
مدل CPJN-T1 در زمان وصل برق، تأخیر 1 ثانیهای دارد. این زمان باعث میشود پیش از وصل کنتاکتور، شرایط شبکه بررسی شود.
همچنین مشخصات رسمی محصول، زمان تأخیر قطع را نیز 1 ثانیه اعلام کرده است. بنابراین CPJN-T1 در دسته محافظهای کنتاکتوری سری N با زمان عملکرد 1 ثانیه قرار میگیرد.
نشانگرهای محافظ کنتاکتور شیوا امواج
این محصول دارای دو نشانگر برای نمایش وضعیت عملکرد دستگاه است:
REL/TIME: نمایش زمانگیری و وضعیت وصل رله
FAULT: نمایش وضعیت افزایش یا کاهش ولتاژ و خطای حفاظتی
در زمان تأخیر، نشانگر REL/TIME چشمک میزند و پس از وصل کنتاکتور بهصورت دائم روشن میشود.
کاربرد محافظ کنتاکتور 1 ثانیه
محافظ کنتاکتور CPJN-T1 را میتوان به همراه کنتاکتور مناسب برای حفاظت تجهیزات تکفاز مورد استفاده قرار داد، از جمله:
تجهیزات و وسایل برقی خانگی
مدارهای تکفاز
تجهیزات پرمصرف تکفاز با استفاده از کنتاکتور
مدارهای برق بعد از کنتور در صورت استفاده از کنتاکتور مناسب
تابلوهای برق و مدارهای حفاظتی
تجهیزات حساس به افزایش و کاهش ولتاژ
شرکت شیوا امواج استفاده از این محصول را برای حفاظت تجهیزات تکفاز با بهکارگیری کنتاکتور مناسب معرفی کرده است.
ویژگیهای محافظ کنتاکتور سری N CPJN-T1
برند شیوا امواج
مدل CPJN-T1
کد محصول 20JN2
مناسب مدارهای تکفاز
مناسب استفاده با کنتاکتور دارای بوبین 220 ولت
تأخیر وصل 1 ثانیه
تأخیر قطع 1 ثانیه
حفاظت در برابر افزایش ولتاژ
حفاظت در برابر کاهش ولتاژ
حفاظت در برابر دوفاز شدن
دارای نشانگر REL/TIME
دارای نشانگر FAULT
خروجی رله 5 آمپر
دارای ترمینال آسانسوری
درجه حفاظت IP30
ابعاد جمعوجور
دارای 3 سال گارانتی تعویض
مشخصات فنی و گارانتی این محصول در صفحه رسمی شیوا امواج اعلام شده است.
مشخصات فنی
مشخصات | مقدار |
|---|---|
برند | شیوا امواج |
نوع محصول | محافظ کنتاکتور |
سری | N |
مدل | CPJN-T1 |
کد محصول | 20JN2 |
کاربرد | حفاظت تجهیزات تکفاز با کنتاکتور |
ولتاژ تغذیه | 170 تا 255 ولت AC |
فرکانس | 50 تا 60 هرتز |
قطع در افزایش ولتاژ | 250 ولت |
قطع در کاهش ولتاژ | 175 ولت |
تأخیر زمان وصل | 1 ثانیه |
تأخیر زمان قطع | 1 ثانیه |
نوع خروجی | رله |
ظرفیت خروجی رله | 5 آمپر |
درجه حفاظت | IP30 |
ابعاد | 36 × 90 × 65 میلیمتر |
وزن | 85 گرم |
تعداد نشانگر | 2 عدد |
گارانتی | 3 سال تعویض |
نصب محافظ کنتاکتور CPJN-T1
محافظ کنتاکتور سری N باید مطابق نقشه سیمکشی و همراه با کنتاکتور مناسب در مدار نصب شود. این محصول مستقیماً برای عبور جریان بارهای بزرگ طراحی نشده و وظیفه آن ارسال فرمان حفاظتی به کنتاکتور است.
انتخاب کنتاکتور باید بر اساس نوع و جریان مصرفی تجهیز موردنظر انجام شود. نصب و سیمکشی نیز بهتر است توسط برقکار یا تکنسین متخصص انجام شود.
تفاوت CPJN-T1 با CPJN-T180
محافظ کنتاکتور سری N در دو مدل CPJN-T1 و CPJN-T180 ارائه میشود. تفاوت اصلی این دو مدل در زمان عملکرد آنهاست.
مدل CPJN-T1 دارای تأخیر 1 ثانیهای است، در حالی که مدل CPJN-T180 از زمان تأخیر 180 ثانیهای استفاده میکند. سایر مشخصات پایه این خانواده مانند محدوده تغذیه، آستانههای افزایش و کاهش ولتاژ و خروجی رله در صفحه رسمی محصول ارائه شدهاند.
تفاوت محافظ کنتاکتور با محافظ ولتاژ دیجیتال
محافظ کنتاکتور سری N برای استفاده همراه با کنتاکتور طراحی شده است و فرمان قطع و وصل کنتاکتور را کنترل میکند. در مقابل، محافظ ولتاژ دیجیتال شیوا امواج دارای نمایشگر دیجیتال و امکان تنظیم محدودههای افزایش و کاهش ولتاژ و زمان تأخیر وصل است.
بنابراین انتخاب بین این دو محصول به نوع مدار، جریان مصرفی، نیاز به کنتاکتور و امکانات موردنظر بستگی دارد.
گارانتی محافظ کنتاکتور شیوا امواج
محافظ کنتاکتور CPJN-T1 دارای 3 سال گارانتی تعویض است. طبق اطلاعات رسمی شرکت، محصولات شیوا امواج در این دوره در صورت وجود ایراد و دستنخوردگی هولوگرام، تحت پوشش ضمانت تعویض قرار میگیرند.
همچنین شیوا امواج برای محصولات خود 3+4 سال پشتیبانی اعلام کرده است؛ به این معنا که پس از پایان دوره ضمانت، در صورت ایراد دستگاه، امکان تهیه دستگاه جدید با 15 درصد تخفیف از قیمت روز وجود دارد.
خرید محافظ کنتاکتور 1 ثانیه سری N شیوا امواج
اگر برای حفاظت یک مدار تکفاز و تجهیزات متصل به آن به محافظ کنتاکتور 1 ثانیه نیاز دارید، شیوا امواج CPJN-T1 با تشخیص افزایش و کاهش ولتاژ و دوفاز شدن، میتواند همراه با یک کنتاکتور مناسب در مدار مورد استفاده قرار گیرد.
این مدل با تأخیر وصل و قطع 1 ثانیه، خروجی رله 5 آمپر، محدوده تغذیه 170 تا 255 ولت AC و 3 سال گارانتی تعویض عرضه میشود.
