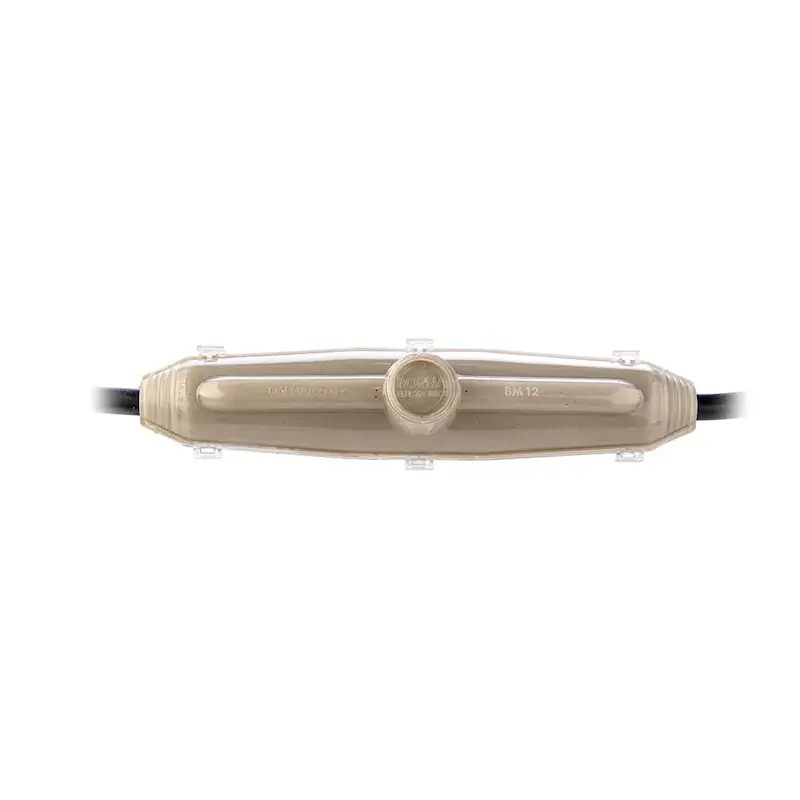

مفصل رزینی دو راهی کابل مستقیم برنا الکترونیک مدل BM12

مفصل رزینی دو راهی کابل مستقیم برنا الکترونیک مدل BM12

مفصل رزینی دو راهی کابل مستقیم برنا الکترونیک مدل BM12 برای اتصال مستقیم دو سر کابل و ایجاد عایق‌بندی مطمئن در محل اتصال طراحی شده است. این مفصل با استفاده از رزین عایق، از محل اتصال کابل در برابر رطوبت، گردوغبار، عوامل شیمیایی و تنش‌های مکانیکی محافظت می‌کند و برای استفاده در محیط‌های مختلف از جمله فضای باز، زیرزمین، کانال و حتی محیط‌های درون آب مناسب است.

طراحی دو راهی برای اتصال مستقیم کابل

مدل BM12 از نوع مفصل‌های دو راهی یا کابل مستقیم است و برای ایجاد اتصال مستقیم بین کابل‌ها مورد استفاده قرار می‌گیرد. طراحی این محصول به‌گونه‌ای است که فرآیند مونتاژ و ریختن رزین با سهولت انجام شود. قالب شفاف و مقاوم محصول نیز امکان مشاهده داخل مفصل پیش از ریخته‌گری را فراهم می‌کند.

مناسب کابل با قطر ۱۴ تا ۳۵ میلی‌متر

این مدل برای کابل‌هایی با قطر خارجی ۱۴ تا ۳۵ میلی‌متر طراحی شده است. حجم رزین مورد نیاز برای مفصل BM12 برابر با ۳۷۰ میلی‌لیتر است که متناسب با ابعاد و ساختار این مدل در نظر گرفته شده است.

کاربرد در محیط‌های مختلف

مفصل رزینی BM12 قابلیت استفاده در فضاهای بسته و باز، زیرزمین، کانال و محیط‌های درون آب را دارد. همچنین طبق اطلاعات شرکت سازنده، این خانواده از مفصل‌ها برای مصارف مخابراتی نیز کاربرد دارد.

مقاومت و عایق‌بندی مناسب

رزین استفاده‌شده در این نوع مفصل، عایق الکتریکی بالایی ایجاد می‌کند و ساختار محصول در برابر عوامل شیمیایی، عناصر قلیایی خاکی، اشعه UV و تنش‌های مکانیکی مقاوم است. همچنین طراحی مفصل به‌صورت آب‌بندی‌شده، محافظت مناسبی از محل اتصال کابل فراهم می‌کند.

استاندارد و محدوده کاربرد الکتریکی

مفصل‌های رزینی کابل برنا الکترونیک مطابق اطلاعات درج‌شده توسط سازنده با استاندارد BS 7888-3 و استاندارد نفت 11/IPS-M-TP-750 معرفی شده‌اند. محدوده کاربرد اعلام‌شده شامل کابل‌های چندرشته‌ای با U0/U(Um) برابر ۰٫۶/۱ (۱٫۲) کیلوولت و کابل‌های تک‌رشته‌ای با U0/U(Um) برابر ۰٫۶/۱ (۵) کیلوولت است.

مشخصات فنی

دریافت بروشور

ویژگی‌ها:

• ابعاد کم حجم

• امکان مشاهده داخل مفصل  قبل از ریخته گری

• قالبهای پلاستیکی شفاف ضد ضربه با کیفیت بالا

• مناسب برای عملیات های فوری

• صرفه جوی در زمان و هزینه به واسطه مونتاژ سریع و آسان

• دهانه پر کننده بزرگ به منظور تسهیل ریخته گری

• مقاوم در برابر عوامل شیمیایی

• مقاوم در برابر عناصر قلیایی خاکی

• پایدار در برابر اشعه uv

• ضد آب در طول و تقاطعات

• دارای عایقی الکتریکی بالا

• مقاومت مکانیکی بالا

مقایسه:

ابعاد:
