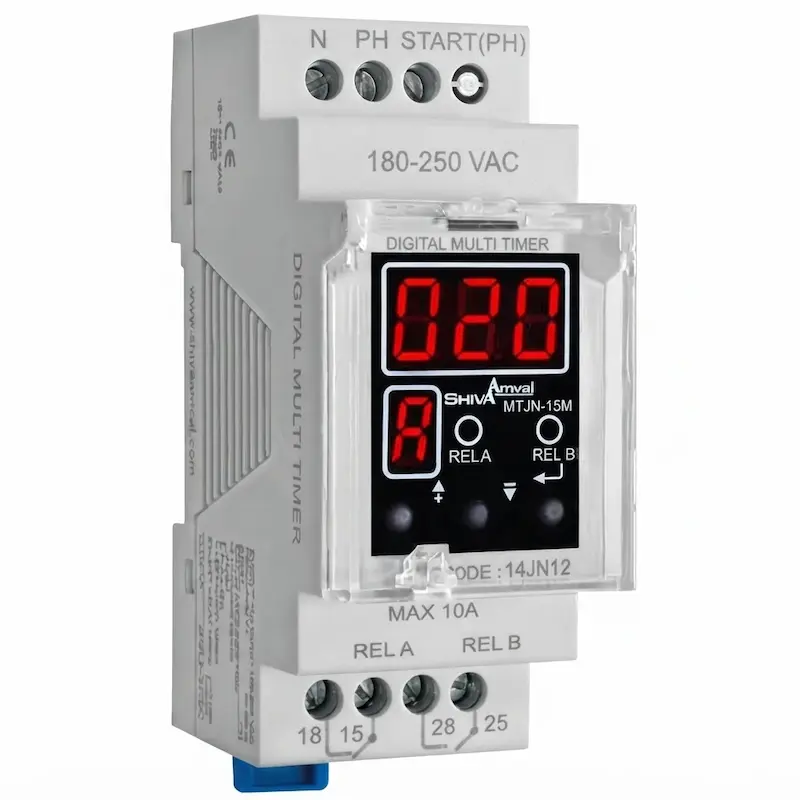

مولتی تایمر دیجیتال سری N شیوا امواج مدل MTJN-15M کد 14JN12

مولتی تایمر دیجیتال سری N شیوا امواج مدل MTJN-15M

مولتی تایمر دیجیتال سری N شیوا امواج مدل MTJN-15M یک تایمر دیجیتال میکروپروسسوری چندمنظوره برای کنترل زمان‌بندی مدارهای فرمان و تجهیزات الکتریکی است. این محصول با برخورداری از دو رله مجزا ۱۰ آمپر و دقت زمانی ۰.۰۱ ثانیه، امکان اجرای برنامه‌های مختلف تایمر، فلاشر و کنترل چپ‌گرد و راست‌گرد را فراهم می‌کند.

این مدل دارای ۱۵ برنامه کاری است که در چهار گروه اصلی شامل تایمر تأخیر در وصل و قطع، تایمر چپ‌گرد و راست‌گرد، فلاشر ساده و فلاشر ترکیبی قرار می‌گیرند. محدوده شمارش دستگاه نیز از ۰.۰۱ ثانیه تا ۹۹۹ ساعت است.

۱۵ برنامه کاری و عملکردهای متنوع

MTJN-15M دارای ۱۵ برنامه کاری است و برای کاربردهای مختلف مدار فرمان طراحی شده است. عملکردهای اصلی این دستگاه عبارت‌اند از:

• تایمر تأخیر در وصل

• تایمر تأخیر در قطع

• تایمر چپ‌گرد و راست‌گرد

• فلاشر ساده

• فلاشر ترکیبی

• اجرای سیکل‌های تکراری روشن و خاموش

این تنوع عملکرد باعث می‌شود یک دستگاه بتواند برای چند نوع مدار زمان‌بندی و فرمان مورد استفاده قرار گیرد.

دو رله مجزا ۱۰ آمپر

یکی از ویژگی‌های مهم مولتی تایمر دیجیتال سری N، برخورداری از دو رله خروجی ۱۰ آمپر است. هر دو خروجی به‌صورت مستقل در مدار فرمان مورد استفاده قرار می‌گیرند و طبق اطلاعات سازنده، خروجی‌ها شامل دو تیغه باز (NO) هستند.

برای مصرف‌کننده‌هایی که جریان آن‌ها بیشتر از ظرفیت رله است، باید از کنتاکتور متناسب با جریان مصرف‌کننده استفاده شود. برای مثال، سازنده برای پمپ‌های بالای ۵ آمپر استفاده از کنتاکتور را توصیه کرده است.

دقت زمانی ۰.۰۱ ثانیه

سیستم میکروپروسسوری MTJN-15M دارای دقت زمانی ۰.۰۱ ثانیه است. محدوده زمان‌گیری دستگاه از یک صدم ثانیه تا ۹۹۹ ساعت بوده و واحدهای زمانی شامل صدم ثانیه، دهم ثانیه، ثانیه، دقیقه و ساعت هستند.

کنترل چپ‌گرد و راست‌گرد

مولتی تایمر دیجیتال سری N قابلیت اجرای برنامه‌های چپ‌گرد و راست‌گرد را دارد. این عملکرد امکان استفاده از دستگاه را در مدارهای فرمان موتورهایی که نیاز به تغییر جهت دارند فراهم می‌کند.

طبق اطلاعات سازنده، از این تایمر می‌توان در برخی کاربردهای مرتبط با کرکره برقی نیز استفاده کرد.

عملکرد فلاشر ساده و ترکیبی

MTJN-15M علاوه بر عملکردهای تأخیر در وصل و قطع، دارای فلاشر ساده و فلاشر ترکیبی نیز هست. این قابلیت برای ایجاد سیکل‌های تکرارشونده روشن و خاموش شدن تجهیزات در بازه‌های زمانی مشخص کاربرد دارد.

برای نمونه، طبق اطلاعات رسمی شیوا امواج، این مدل می‌تواند برای کاربردهایی مانند روشن بودن یک پمپ به مدت ۱۰ دقیقه و خاموش بودن آن به مدت ۵ دقیقه و تکرار این سیکل مورد استفاده قرار گیرد. همچنین برای کاربردهای مه‌پاش با سیکل‌های کوتاه نیز مولتی تایمر یا سوپر تایمر پیشنهاد شده است.

انتخاب نوع استارت به‌صورت نرم‌افزاری

نوع استارت دستگاه از طریق تنظیمات نرم‌افزاری قابل انتخاب است. شروع عملکرد می‌تواند با یکی از حالت‌های زیر انجام شود:

• وصل برق به ترمینال START

• قطع برق از ترمینال START

همچنین امکان شروع مجدد عملکرد دستگاه وجود دارد و Reset می‌تواند با قطع و وصل برق ترمینال START یا فشار هم‌زمان دو کلید انجام شود.

تغییر وضعیت رله در زمان استارت

در MTJN-15M می‌توان وضعیت رله را هنگام شروع عملکرد مشخص کرد. این قابلیت به کاربر اجازه می‌دهد رفتار خروجی‌ها را متناسب با نوع مدار فرمان تنظیم کند.

ذخیره زمان سپری‌شده هنگام قطع برق

یکی از قابلیت‌های کاربردی این مدل، امکان ذخیره زمان تایم‌گیری‌شده هنگام قطع برق است. بنابراین دستگاه می‌تواند اطلاعات زمان سپری‌شده را در زمان قطع برق حفظ کند. همچنین طبق اطلاعات سازنده، امکان قفل کردن مقادیر تنظیم‌شده نیز وجود دارد.

نمایشگر دیجیتال

مولتی تایمر دیجیتال سری N دارای نمایشگر برای مشاهده وضعیت عملکرد دستگاه است. نمایشگر اطلاعات مختلفی را نشان می‌دهد:

• سگمنت بزرگ: زمان

• سگمنت کوچک: حالت کاری

• REL A: وضعیت رله A

• REL B: وضعیت رله B

به این ترتیب وضعیت زمانی و عملکرد هر دو رله را می‌توان مستقیماً روی دستگاه مشاهده کرد.

ترمینال فونیکس و نصب در تابلو

ترمینال MTJN-15M از نوع فونیکس است و این مدل برای نصب در تابلوهای برق و مدارهای فرمان طراحی شده است. طبق اطلاعات سازنده، ریل همراه محصول نیست اما قاب پنل همراه محصول ارائه می‌شود.

تفاوت MTJN-15M با مولتی تایمر دیجیتال سایز 71

طبق توضیح رسمی شیوا امواج، مولتی تایمر دیجیتال سری N و مولتی تایمر دیجیتال سایز 71 از نظر کارایی مشابه هستند و تفاوت آن‌ها در ابعاد، نوع ترمینال و شیشه پلمپ است.

کاربردهای مولتی تایمر دیجیتال MTJN-15M

این تایمر دیجیتال را می‌توان در کاربردهای مختلف مدار فرمان استفاده کرد، از جمله:

• کنترل پمپ

• سیستم‌های مه‌پاش

• کنترل فن و تجهیزات تهویه

• کنترل موتورهای چپ‌گرد و راست‌گرد

• کنترل کرکره برقی

• مدارهای فرمان تابلو برق

• ایجاد سیکل‌های تکراری روشن و خاموش

• مدارهای تأخیر در وصل و قطع

• کنترل تجهیزات دارای عملکرد زمان‌بندی‌شده

مشخصات فنی
