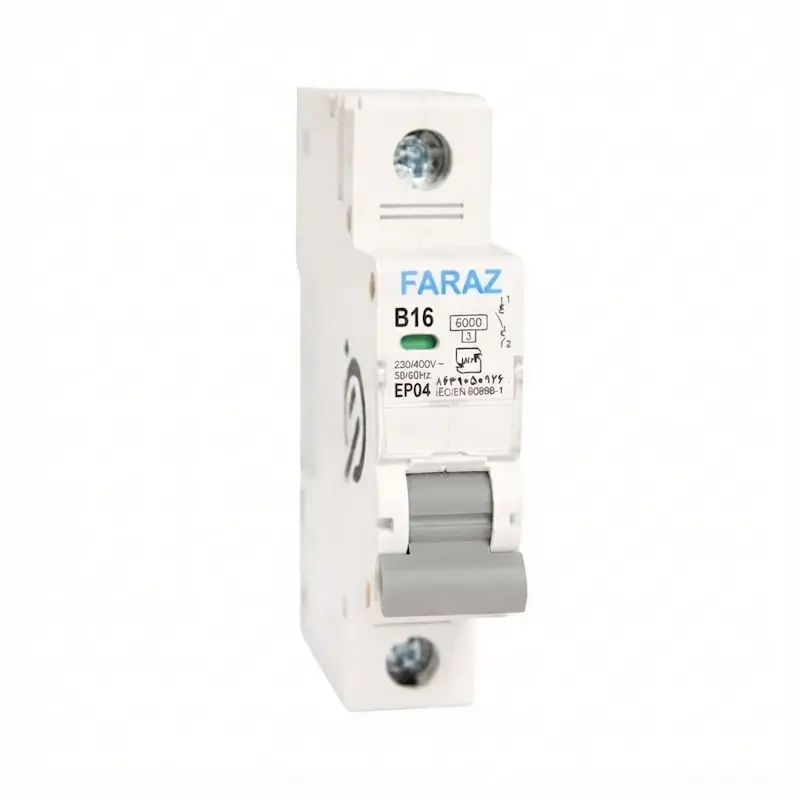

کلید مینیاتوری تک فاز 16 آمپر فراز تیپ B

معرفی کلید مینیاتوری تک فاز 16 آمپر تیپ B فراز

کلید مینیاتوری تک فاز 16 آمپر تیپ B فراز یک تجهیز حفاظتی برای استفاده در مدارهای الکتریکی است که برای قطع خودکار مدار در شرایط اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرد. این محصول با جریان نامی 16 آمپر و منحنی عملکرد B برای مدارهای عمومی برق ساختمان، روشنایی و مصارف مشابه گزینه‌ای کاربردی محسوب می‌شود.

کلید مینیاتوری تیپ B در زمان عبور جریان بیش از محدوده مجاز، مدار را قطع می‌کند و با این کار به حفاظت از سیم‌کشی و تجهیزات متصل به مدار کمک می‌کند.

عملکرد کلید مینیاتوری فراز B16

کلید مینیاتوری فراز B16 دارای دو عملکرد حفاظتی اصلی است. بخش حرارتی کلید در برابر اضافه‌بارهای ایجادشده در مدار عمل می‌کند و بخش مغناطیسی برای قطع سریع مدار هنگام بروز اتصال کوتاه مورد استفاده قرار می‌گیرد.

پس از برطرف شدن عامل خطا، برخلاف فیوزهای ذوب‌شونده، کلید مینیاتوری را می‌توان مجدداً وصل کرد و نیازی به تعویض کلید نیست.

تیپ B در کلید مینیاتوری چیست؟

حرف B نشان‌دهنده منحنی عملکرد کلید مینیاتوری است. کلیدهای تیپ B در مقایسه با تیپ C حساسیت بیشتری نسبت به جریان‌های لحظه‌ای دارند و معمولاً برای مدارهایی با جریان راه‌اندازی پایین‌تر مانند مدارهای روشنایی و بارهای عمومی استفاده می‌شوند.

بنابراین در انتخاب بین کلید مینیاتوری تیپ B و C باید نوع بار و جریان راه‌اندازی تجهیزات مدار در نظر گرفته شود.

کاربرد کلید مینیاتوری 16 آمپر فراز تیپ B

کلید مینیاتوری تک فاز 16 آمپر تیپ B فراز می‌تواند در مدارهای مختلف برق ساختمان مورد استفاده قرار گیرد، از جمله:

• مدارهای روشنایی

• مدارهای عمومی ساختمان

• مدارهای پریز

• تابلوهای برق خانگی

• تابلوهای توزیع برق

• مدارهای الکتریکی کم‌مصرف

• پروژه‌های ساختمانی و تأسیسات برقی

انتخاب کلید مینیاتوری باید متناسب با جریان مصرفی مدار، سطح مقطع سیم و نوع بار انجام شود.

ویژگی‌های کلید مینیاتوری فراز 16 آمپر تیپ B

• برند فراز

• جریان نامی 16 آمپر

• تک‌فاز

• تک‌پل

• تیپ B

• مناسب مدارهای عمومی و روشنایی

• حفاظت در برابر اضافه‌بار

• حفاظت در برابر اتصال کوتاه

• قابل استفاده در تابلو برق

• طراحی مناسب برای مدارهای برق ساختمان

مشخصات فنی

نصب کلید مینیاتوری فراز

نصب کلید مینیاتوری باید بر اساس نقشه تابلو، جریان مصرفی مدار، سطح مقطع سیم و الزامات ایمنی برق انجام شود. همچنین انتخاب تیپ مناسب کلید باید با توجه به نوع بار صورت گیرد.

توصیه می‌شود نصب و سیم‌کشی این محصول توسط برقکار یا تکنسین متخصص انجام شود.

تفاوت کلید مینیاتوری تیپ B و C

مهم‌ترین تفاوت این دو مدل در منحنی عملکرد آن‌هاست. تیپ B برای مدارهایی با جریان راه‌اندازی پایین‌تر، مانند بسیاری از مدارهای روشنایی و بارهای عمومی، کاربرد بیشتری دارد؛ در حالی که تیپ C برای مدارهایی که جریان راه‌اندازی بالاتری ایجاد می‌کنند انتخاب رایج‌تری است.

به همین دلیل نمی‌توان صرفاً بر اساس آمپراژ، تیپ B و C را جایگزین یکدیگر در نظر گرفت و نوع مصرف باید در انتخاب کلید لحاظ شود.

خرید کلید مینیاتوری تک فاز 16 آمپر تیپ B فراز

اگر برای مدارهای عمومی، روشنایی یا تابلو برق ساختمان به یک کلید مینیاتوری تک فاز 16 آمپر تیپ B نیاز دارید، مدل B16 فراز می‌تواند برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار گیرد.

این کلید با جریان نامی 16 آمپر و ساختار تک‌فاز برای استفاده در مدارهای مختلف برق ساختمان طراحی شده است.
