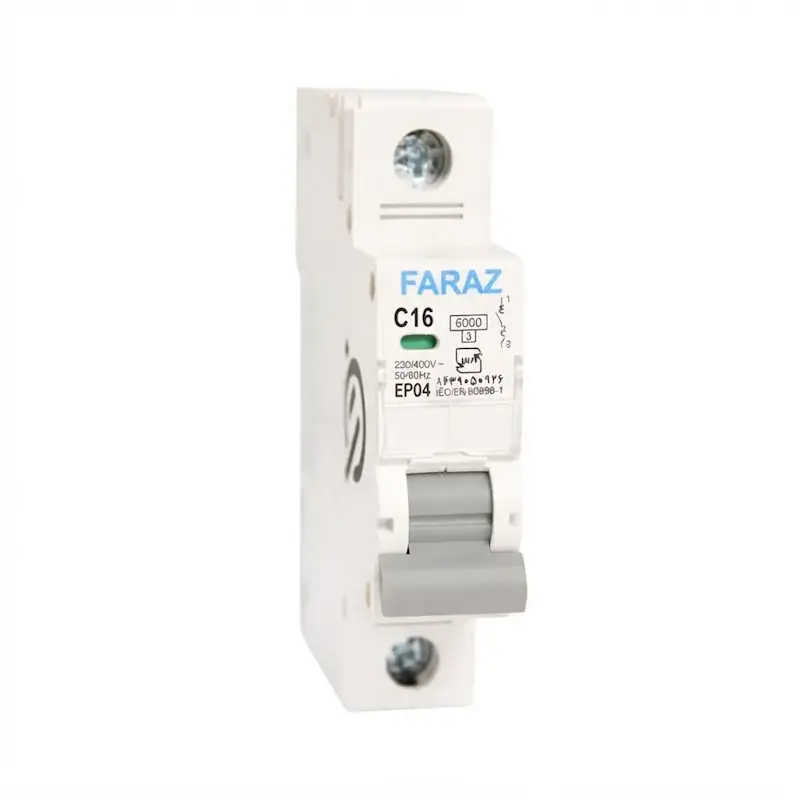

کلید مینیاتوری تک فاز 16 آمپر فراز تیپ C

معرفی کلید مینیاتوری تک فاز 16 آمپر تیپ C فراز

کلید مینیاتوری تک فاز 16 آمپر تیپ C فراز یک تجهیز حفاظتی برای استفاده در مدارهای الکتریکی است که وظیفه آن قطع جریان در شرایط اضافه‌بار و بروز اتصال کوتاه است. این محصول با جریان نامی 16 آمپر و منحنی عملکرد C برای استفاده در مدارهای مختلف برق ساختمان و کاربردهای عمومی طراحی شده است.

این کلید مینیاتوری از نوع تک‌فاز و تک‌پل بوده و امکان نصب آن روی ریل استاندارد 35 میلی‌متری وجود دارد. طراحی ماژولار آن باعث می‌شود بتوان از آن در تابلوهای برق ساختمان، تابلوهای توزیع و مدارهای مختلف الکتریکی استفاده کرد.

عملکرد کلید مینیاتوری فراز C16

کلید مینیاتوری فراز C16 برای حفاظت مدار در برابر جریان بیش از حد طراحی شده است. در شرایطی که جریان مدار از محدوده مجاز عبور کند، مکانیزم حفاظتی کلید عمل کرده و مدار را قطع می‌کند.

این عملکرد به محافظت از سیم‌کشی و تجهیزات متصل به مدار در برابر اضافه‌بار و خطاهای الکتریکی کمک می‌کند. برخلاف فیوزهای یکبارمصرف، پس از رفع خطا می‌توان کلید مینیاتوری را مجدداً به حالت وصل برگرداند.

تیپ C در کلید مینیاتوری چیست؟

حرف C در مشخصات این محصول نشان‌دهنده منحنی عملکرد کلید مینیاتوری است. کلیدهای تیپ C برای مدارهایی مناسب هستند که هنگام راه‌اندازی، جریان هجومی بیشتری نسبت به بارهای کاملاً مقاومتی ایجاد می‌کنند.

به همین دلیل کلیدهای تیپ C در بسیاری از مدارهای عمومی ساختمان و مدارهایی که دارای بارهای القایی یا تجهیزات با جریان راه‌اندازی هستند، کاربرد دارند.

کاربرد کلید مینیاتوری 16 آمپر فراز

کلید مینیاتوری تک فاز 16 آمپر فراز را می‌توان برای حفاظت مدارهای مختلف مورد استفاده قرار داد، از جمله:

• مدارهای برق ساختمان

• مدارهای روشنایی

• مدار پریزها

• تابلوهای برق خانگی

• تابلوهای توزیع برق

• مدار تجهیزات الکتریکی

• پروژه‌های ساختمانی و تأسیسات برقی

انتخاب جریان نامی کلید باید بر اساس نوع مدار، سطح مقطع سیم و جریان مصرفی بار انجام شود.

ویژگی‌های کلید مینیاتوری فراز 16 آمپر

• برند فراز

• جریان نامی 16 آمپر

• تک‌فاز

• تک‌پل

• تیپ C

• ولتاژ کاری 230 تا 400 ولت

• فرکانس 50 هرتز

• قابل نصب روی ریل 35 میلی‌متری

• بدنه از پلاستیک مقاوم

• مناسب حفاظت مدار در برابر اضافه‌جریان

• مناسب استفاده در تابلو برق

• تولید ایران

مشخصات فنی

نصب کلید مینیاتوری فراز

این کلید برای نصب روی ریل 35 میلی‌متری طراحی شده است. نصب کلید مینیاتوری باید با توجه به نقشه تابلو، جریان مدار، سطح مقطع سیم و الزامات ایمنی برق انجام شود. توصیه می‌شود نصب و سیم‌کشی توسط برقکار یا تکنسین متخصص انجام شود.

خرید کلید مینیاتوری تک فاز 16 آمپر تیپ C فراز

اگر برای تابلو برق ساختمان یا مدارهای تک‌فاز به یک کلید مینیاتوری 16 آمپر تیپ C نیاز دارید، کلید مینیاتوری فراز C16 گزینه‌ای کاربردی برای حفاظت مدار در برابر اضافه‌جریان و خطاهای الکتریکی است. این محصول با طراحی تک‌پل، نصب روی ریل 35 میلی‌متری و جریان نامی 16 آمپر برای کاربردهای مختلف برق ساختمان قابل استفاده است.
