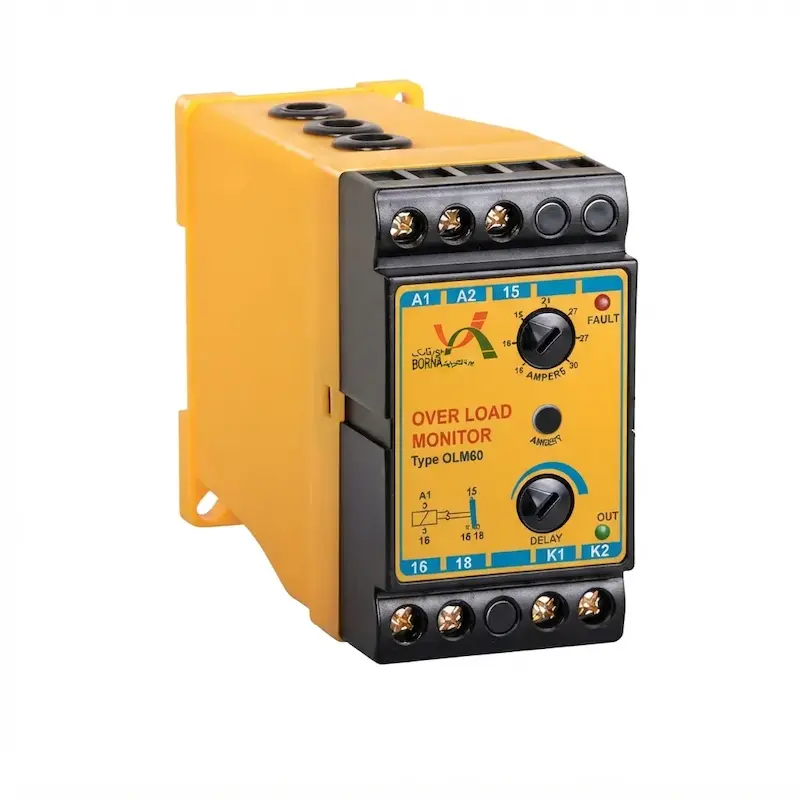

کنترل بار سه فاز آنالوگ برنا مدل OLM
معرفی کنترل بار سه فاز آنالوگ مدل OLM
کنترل بار سه فاز آنالوگ مدل OLM برنا الکترونیک یک تجهیز حفاظتی برای کنترل جریان مصرفکنندههای سهفاز و تکفاز است. این محصول با قابلیت تنظیم حداکثر جریان مجاز و زمان تأخیر در قطع، برای حفاظت جریان الکتریکی تجهیزات و مدارهای مختلف مورد استفاده قرار میگیرد.
کنترل بار OLM با مدار الکترونیکی طراحی شده و به دلیل نداشتن استهلاک مکانیکی، برای استفاده طولانیمدت مناسب است. بر اساس اطلاعات سازنده، این محصول میتواند بهعنوان جایگزین بیمتال در مدارهای حفاظتی مورد استفاده قرار گیرد.
عملکرد کنترل بار OLM
کنترل بار سه فاز OLM جریان مصرفکننده را کنترل میکند و در صورت عبور جریان از مقدار تنظیمشده، عملکرد حفاظتی دستگاه فعال میشود. مقدار جریان مجاز توسط دسته AMPERS تنظیم میشود و زمان تأخیر قطع نیز با استفاده از دسته DELAY قابل تنظیم است.
این ویژگی باعث میشود بتوان عملکرد کنترل بار را متناسب با جریان مصرفی و شرایط کاری تجهیز تنظیم کرد.
کنترل اضافه جریان و حفاظت از تجهیزات
یکی از کاربردهای اصلی OLM، حفاظت مصرفکنندهها در برابر اضافه جریان و اضافه بار است. این دستگاه برای مصرفکنندههای سهفاز و تکفاز قابل استفاده بوده و میتواند در مدارهایی که نیاز به کنترل جریان دارند به کار گرفته شود.
از این کنترل بار میتوان برای حفاظت تجهیزاتی مانند الکتروموتورها، پمپها و سایر مصرفکنندههای الکتریکی استفاده کرد؛ البته انتخاب رنج جریان باید متناسب با جریان واقعی مدار انجام شود.
جایگزین بیمتال
کنترل بار OLM بهعنوان جایگزین بیمتال معرفی شده است. مدار الکترونیکی این محصول دارای عمر کاری بالا بوده و برخلاف تجهیزات دارای مکانیزم مکانیکی، استهلاک مکانیکی ندارد.
همچنین عملکرد دستگاه به دمای محیط وابستگی ندارد و برای کنترل جریان در شرایط مختلف طراحی شده است.
رنجهای جریان کنترل بار OLM
کنترل بار سه فاز آنالوگ OLM در 6 رنج جریان عرضه میشود:
1 تا 5 آمپر
4 تا 10 آمپر
6 تا 15 آمپر
12 تا 30 آمپر
24 تا 60 آمپر
5 تا 50 آمپر
انتخاب رنج مناسب باید بر اساس جریان مصرفی تجهیز و محدوده مورد نیاز مدار انجام شود.
تنظیم جریان و زمان تأخیر
کنترل بار OLM دارای دو تنظیم اصلی است:
تنظیم جریان با AMPERS:
با این تنظیم میتوان حداکثر جریان مجاز مورد نظر را تعیین کرد.
تنظیم زمان تأخیر با DELAY:
زمان تأخیر عملکرد قطع را میتوان با این تنظیم متناسب با شرایط مدار تنظیم کرد.
نشانگر وضعیت دستگاه
کنترل بار OLM دارای نشانگرهایی برای نمایش وصل خروجی و اضافه جریان است. این نشانگرها امکان بررسی سریع وضعیت عملکرد دستگاه را برای کاربر فراهم میکنند.
کاربردهای کنترل بار سه فاز OLM
کنترل بار OLM برای کنترل جریان مصرفکنندههای سهفاز و تکفاز قابل استفاده است، از جمله:
الکتروموتورهای سهفاز
پمپهای آب
تجهیزات سهفاز
مصرفکنندههای تکفاز
تابلوهای برق
مدارهای فرمان موتور
تجهیزات صنعتی
مدارهای نیازمند کنترل اضافه جریان
مدارهای دارای کنتاکتور
ویژگیهای کنترل بار سه فاز آنالوگ OLM
برند برنا الکترونیک
مدل OLM
کنترل بار سه فاز آنالوگ
قابل استفاده برای مصرفکنندههای سهفاز و تکفاز
حفاظت در برابر اضافه جریان
قابلیت تنظیم حداکثر جریان مجاز
قابلیت تنظیم زمان تأخیر در قطع
تنظیم جریان با دسته AMPERS
تنظیم تأخیر با دسته DELAY
جایگزین بیمتال
مدار الکترونیکی با عمر کاری بالا
بدون استهلاک مکانیکی
عملکرد مستقل از دمای محیط
دارای نشانگر وصل خروجی و اضافه جریان
دارای یک رله خروجی C/O
قابلیت نصب روی ریل DIN
مشخصات فنی
مشخصات | مقدار |
|---|---|
برند | برنا الکترونیک |
مدل | OLM |
نوع محصول | کنترل بار سه فاز آنالوگ |
نوع مصرفکننده | سهفاز و تکفاز |
رنج جریان | 1 تا 5 آمپر |
رنج جریان | 4 تا 10 آمپر |
رنج جریان | 6 تا 15 آمپر |
رنج جریان | 12 تا 30 آمپر |
رنج جریان | 24 تا 60 آمپر |
رنج جریان | 5 تا 50 آمپر |
ولتاژ تغذیه | 220 ولت AC ±15٪ |
فرکانس شبکه | 50 هرتز ±5 هرتز |
تلفات داخلی | حدود 3 وات |
تنظیم جریان | دارد |
تنظیم زمان تأخیر قطع | دارد |
نشانگر وضعیت | وصل خروجی و اضافه جریان |
رله خروجی | یک کنتاکت C/O |
جریان کنتاکت خروجی | 6 آمپر |
درجه حفاظت | IP20 |
استاندارد حفاظت | IEC60529 |
دمای کاری | 20- تا 60+ درجه سانتیگراد |
رطوبت کاری | 15 تا 85 درصد |
نوع نصب | DIN Rail |
استاندارد نصب ریل | IEC60715 |
مشخصات فنی فوق مطابق اطلاعات منتشرشده در صفحه رسمی برنا الکترونیک تنظیم شده است.
نصب کنترل بار OLM
کنترل بار OLM برای نصب روی ریل DIN مطابق استاندارد IEC60715 طراحی شده است. انتخاب رنج جریان باید متناسب با جریان مصرفی تجهیز انجام شود و تنظیم جریان و زمان تأخیر نیز باید بر اساس شرایط کاری مدار صورت گیرد.
با توجه به اینکه این محصول در مدارهای حفاظتی موتور و تجهیزات الکتریکی مورد استفاده قرار میگیرد، نصب و سیمکشی آن بهتر است توسط برقکار یا تکنسین متخصص انجام شود.
خرید کنترل بار سه فاز آنالوگ مدل OLM
اگر برای حفاظت یک الکتروموتور، پمپ، تجهیزات سهفاز یا مصرفکننده تکفاز به کنترل جریان نیاز دارید، کنترل بار سه فاز آنالوگ مدل OLM برنا الکترونیک با قابلیت تنظیم جریان و زمان تأخیر در قطع میتواند در مدارهای مختلف حفاظتی مورد استفاده قرار گیرد.
این محصول در 6 رنج جریانی از 1 تا 5 آمپر تا 24 تا 60 آمپر و همچنین رنج 5 تا 50 آمپر عرضه میشود و بهعنوان جایگزین بیمتال برای کنترل جریان مصرفکنندهها طراحی شده است.
