کنترل فاز بار 1 تا 100 آمپر سری FN شیوا امواج مدل LPFN-100A

معرفی کنترل فاز بار 100 آمپر سری FN شیوا امواج

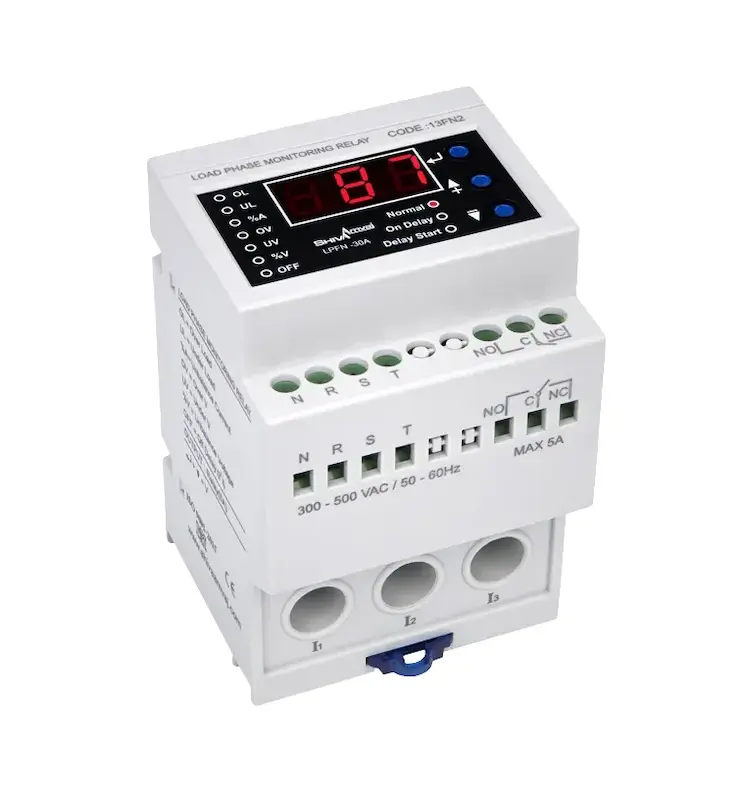

کنترل فاز بار 100 آمپر شیوا امواج سری FN مدل LPFN-100A با کد 13FN2 یک تجهیز کنترلی و حفاظتی برای نظارت هم‌زمان بر جریان و ولتاژ شبکه سه‌فاز است. این محصول برای استفاده در مراکز صنعتی طراحی شده و می‌تواند اختلالاتی مانند قطع فاز، جابجایی فاز، عدم تقارن فازها و جریان و همچنین افزایش یا کاهش ولتاژ و جریان را تشخیص دهد.

مدل LPFN-100A برای کنترل جریان در محدوده 1 تا 100 آمپر طراحی شده و دقت نمایش جریان آن 1 آمپر است. اندازه‌گیری جریان بدون نیاز به CT مجزا و با عبور مستقیم کابل از مسیر اندازه‌گیری انجام می‌شود.

عملکرد کنترل فاز بار LPFN-100A

کنترل فاز بار سری FN وضعیت جریان و ولتاژ شبکه سه‌فاز را به‌صورت هم‌زمان بررسی می‌کند. این دستگاه در صورت تشخیص شرایط غیرمجاز، عملکرد حفاظتی خود را فعال کرده و رله خروجی را قطع می‌کند.

LPFN-100A قابلیت حفاظت در برابر افزایش، کاهش و عدم تقارن جریان و همچنین افزایش، کاهش و عدم تقارن ولتاژ، قطع فاز و عدم توالی فازها را دارد.

کنترل جریان 1 تا 100 آمپر بدون CT

یکی از ویژگی‌های مهم LPFN-100A، امکان اندازه‌گیری جریان بدون نیاز به CT مجزا است. کابل مدار از مسیر اندازه‌گیری دستگاه عبور می‌کند و دستگاه جریان عبوری را کنترل می‌کند.

رنج جریان این مدل 1 تا 100 آمپر بوده و دقت نمایش جریان 1 آمپر است. همچنین هر واحد تنظیم جریان در مدل 100 آمپر معادل 1 آمپر است. در صورت تنظیم مقدار UL روی صفر، حفاظت کاهش جریان غیرفعال می‌شود.

حفاظت در برابر افزایش و کاهش جریان

مدل LPFN-100A دارای قابلیت تنظیم حد افزایش و کاهش جریان است. پارامتر OL برای تنظیم حداکثر جریان و پارامتر UL برای تنظیم حداقل جریان مورد استفاده قرار می‌گیرد.

محدوده عدم تقارن جریان نیز از 7 تا 100 درصد قابل تنظیم است. این قابلیت به دستگاه اجازه می‌دهد اختلاف قابل توجه جریان بین فازها را تشخیص دهد.

حفاظت در برابر افزایش و کاهش ولتاژ

کنترل فاز بار LPFN-100A علاوه بر جریان، ولتاژ شبکه سه‌فاز را نیز کنترل می‌کند و در برابر شرایط نامناسب ولتاژ قابلیت حفاظتی دارد.

محدوده تنظیم افزایش ولتاژ 400 تا 480 ولت و محدوده تنظیم کاهش ولتاژ 310 تا 380 ولت است. عدم تقارن ولتاژ نیز در محدوده 7 تا 25 درصد قابل تنظیم است.

دو مد کاری دستی و اتوماتیک

کنترل فاز بار سری FN دارای دو حالت کاری دستی (Han) و اتوماتیک (Aut) است.

در حالت دستی، زمان استارت اولیه می‌تواند از 0 تا 120 ثانیه تنظیم شود و در این مدت افزایش جریان و کاهش ولتاژ کنترل نمی‌شود.

در حالت اتوماتیک، زمان استارت اولیه 5 ثانیه است و دستگاه برای جلوگیری از مشکلات راه‌اندازی موتور، افزایش جریان و کاهش ولتاژ را در این مدت کنترل می‌کند.

زمان‌های تأخیر و استارت اولیه

LPFN-100A امکان تنظیم زمان‌های مختلف برای عملکرد حفاظتی را فراهم می‌کند:

• تأخیر قطع خطای جریان: 0 تا 20 ثانیه

• تأخیر قطع خطای ولتاژ: 0 تا 10 ثانیه

• تأخیر وصل: 0 تا 240 ثانیه

• زمان استارت اولیه در مد دستی: 0 تا 120 ثانیه

• زمان استارت اولیه در مد اتوماتیک: 5 ثانیه

این تنظیمات امکان هماهنگ کردن عملکرد دستگاه با شرایط راه‌اندازی و نوع بار را فراهم می‌کنند.

نمایش جریان، ولتاژ و پیام‌های خطا

کنترل فاز بار 100 آمپر سری FN دارای نمایشگر برای نمایش جریان، مقادیر تنظیمی و پیام‌های خطا است و قابلیت نمایش ولتاژ را نیز دارد.

این دستگاه دارای 10 نشانگر برای اعلام وضعیت‌های مختلف است:

• OL: افزایش جریان

• UL: کاهش جریان

• A%: عدم تقارن جریان

• OV: افزایش ولتاژ

• UV: کاهش ولتاژ

• V%: عدم تقارن ولتاژ

• OFF: تأخیر در قطع

• Normal: وضعیت رله

• On Delay: تأخیر در وصل

• Delay Start: زمان استارت اولیه

کنترل جریان براساس منحنی I²t

یکی از قابلیت‌های LPFN-100A، کنترل جریان براساس منحنی I²t است. این روش باعث می‌شود عملکرد حفاظتی دستگاه با توجه به مقدار جریان و مدت زمان عبور آن انجام شود و امکان کنترل مناسب‌تر بارهای صنعتی فراهم شود.

کاربردهای کنترل فاز بار 100 آمپر

کنترل فاز بار LPFN-100A برای کنترل و حفاظت تجهیزات سه‌فاز با جریان مصرفی متناسب با محدوده دستگاه قابل استفاده است، از جمله:

• الکتروموتورهای سه‌فاز

• پمپ‌های سه‌فاز

• تابلوهای برق صنعتی

• ماشین‌آلات صنعتی

• تجهیزات سه‌فاز

• سیستم‌های کنترل و فرمان

• تجهیزات نیازمند کنترل جریان

• تجهیزات حساس به تغییرات ولتاژ

• موتورهای سه‌فاز با جریان مصرفی تا 100 آمپر

انتخاب مدل 100 آمپر باید براساس جریان واقعی مصرف‌کننده و شرایط شبکه انجام شود.

ویژگی‌های کنترل فاز بار 100 آمپر LPFN-100A

• برند شیوا امواج

• سری FN

• مدل LPFN-100A

• کد محصول 13FN2

• کنترل هم‌زمان فاز، جریان و ولتاژ

• مناسب شبکه سه‌فاز

• رنج جریان 1 تا 100 آمپر

• دقت نمایش جریان 1 آمپر

• اندازه‌گیری جریان بدون نیاز به CT

• اندازه‌گیری جریان با عبور مستقیم کابل

• کنترل جریان براساس منحنی I²t

• حفاظت در برابر افزایش جریان

• حفاظت در برابر کاهش جریان

• حفاظت در برابر عدم تقارن جریان

• حفاظت در برابر افزایش ولتاژ

• حفاظت در برابر کاهش ولتاژ

• حفاظت در برابر عدم تقارن ولتاژ

• تشخیص قطع فاز

• تشخیص عدم توالی فازها

• نمایش جریان و ولتاژ

• نمایش مقادیر تنظیمی و پیام‌های خطا

• دارای دو مد کاری دستی و اتوماتیک

• دارای 10 نشانگر وضعیت

• تأخیر قطع خطای جریان 0 تا 20 ثانیه

• تأخیر قطع خطای ولتاژ 0 تا 10 ثانیه

• تأخیر وصل 0 تا 240 ثانیه

• زمان استارت دستی 0 تا 120 ثانیه

• زمان استارت اتوماتیک 5 ثانیه

• خروجی رله 5 آمپر

• دارای 3 سال ضمانت تعویض

مشخصات فنی

مشخصات فوق بر اساس اطلاعات صفحه رسمی شیوا امواج برای سری FN و مدل LPFN-100A تنظیم شده است.

نصب کنترل فاز بار LPFN-100A

کنترل فاز بار باید مطابق نقشه سیم‌بندی سازنده در تابلو برق نصب شود. برای اندازه‌گیری جریان، کابل مدار باید طبق دستورالعمل دستگاه از مسیر اندازه‌گیری عبور داده شود.

با توجه به اینکه LPFN-100A وظیفه کنترل هم‌زمان جریان و ولتاژ را بر عهده دارد، تنظیم صحیح محدوده‌های جریان، ولتاژ و زمان‌های تأخیر اهمیت زیادی دارد. نصب و تنظیم دستگاه بهتر است توسط برقکار صنعتی یا تکنسین متخصص انجام شود.

گارانتی کنترل فاز بار شیوا امواج

کنترل فاز بار LPFN-100A دارای 3 سال ضمانت تعویض است. طبق اعلام شیوا امواج، دستگاه‌های تولیدی این شرکت تا سه سال و با شرط دست‌نخوردگی هولوگرام تحت پوشش ضمانت قرار دارند و در صورت بروز ایراد، به‌صورت رایگان جایگزین می‌شوند.

خرید کنترل فاز بار 100 آمپر سری FN شیوا امواج

اگر برای یک موتور، پمپ یا تجهیز سه‌فاز به دستگاهی نیاز دارید که جریان و ولتاژ را به‌صورت هم‌زمان کنترل کند، کنترل فاز بار شیوا امواج مدل LPFN-100A گزینه‌ای مناسب برای کاربردهای صنعتی است.

این مدل با رنج جریان 1 تا 100 آمپر، دقت نمایش 1 آمپر، اندازه‌گیری جریان بدون CT، حفاظت در برابر اختلالات جریان و ولتاژ، دو مد کاری دستی و اتوماتیک و خروجی رله 5 آمپر طراحی شده است.
