کنترل فاز بدون نول برنا مدل TPM

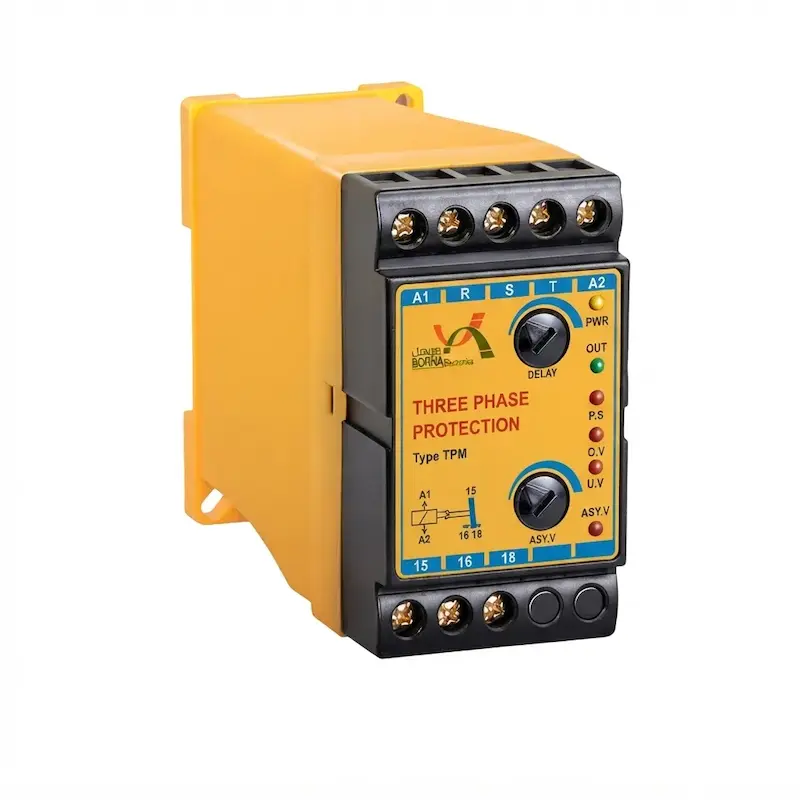

معرفی کنترل فاز بدون نول برنا الکترونیک مدل TPM

کنترل فاز بدون نول برنا الکترونیک مدل TPM یک تجهیز حفاظتی برای کنترل و پایش برق سه‌فاز در تابلوهایی است که سیم نول در آن‌ها وجود ندارد. این محصول با تشخیص اختلالاتی مانند قطع فاز، جابه‌جایی توالی فاز، افزایش یا کاهش ولتاژ و عدم تقارن ولتاژ سه‌فاز، می‌تواند از تجهیزات صنعتی و تجاری در برابر برخی خطاهای شبکه برق محافظت کند.

مدل TPM دارای 6 نشانگر برای نمایش وضعیت تغذیه، حالت عادی و نوع خطای ایجادشده است و امکان تنظیم عدم تقارن ولتاژ و انتخاب زمان عملکرد پس از رفع خطا را نیز فراهم می‌کند.

کاربرد کنترل فاز بدون نول TPM

کنترل فاز TPM برای حفاظت از تجهیزات و مدارهای سه‌فاز در شرایطی طراحی شده است که نول در تابلو وجود ندارد. این محصول وضعیت شبکه سه‌فاز را بررسی کرده و در صورت تشخیص برخی اختلالات، عملکرد خروجی را کنترل می‌کند.

این مدل می‌تواند در تابلوهای برق صنعتی و تجاری، مدارهای کنترل و تجهیزات سه‌فاز مورد استفاده قرار گیرد.

مشخصات فنی کنترل فاز برنا الکترونیک مدل TPM

مشخصات فنی فوق مطابق اطلاعات منتشرشده توسط شرکت برنا الکترونیک است.

ویژگی‌های کنترل فاز بدون نول TPM

• مناسب شبکه‌های سه‌فاز بدون نول

• تشخیص تغییر توالی فاز

• تشخیص قطع یک فاز

• تشخیص عدم تقارن ولتاژ سه‌فاز

• تشخیص کاهش ولتاژ شبکه

• تشخیص افزایش ولتاژ شبکه

• قابلیت انتخاب زمان پس از رفع خطا

• قابلیت تنظیم میزان عدم تقارن ولتاژ

• دارای 6 نشانگر وضعیت و خطا

• دارای رله خروجی C/O با جریان 6 آمپر

• قابلیت نصب به‌صورت DIN Rail

• امکان نصب Flush Mounted

• مناسب حفاظت از تجهیزات صنعتی و تجاری

حفاظت در برابر قطع و جابه‌جایی فاز

یکی از وظایف اصلی کنترل فاز TPM، بررسی وضعیت فازهای شبکه سه‌فاز است. این دستگاه می‌تواند قطع یک فاز و تغییر توالی فازها را تشخیص دهد و در صورت بروز خطا، وضعیت خروجی را کنترل کند.

تشخیص توالی فاز برای تجهیزاتی مانند الکتروموتورهای سه‌فاز اهمیت ویژه‌ای دارد؛ زیرا تغییر توالی فاز می‌تواند جهت چرخش موتور را تغییر دهد.

تشخیص افزایش و کاهش ولتاژ

کنترل فاز بدون نول TPM علاوه بر تشخیص قطع و جابه‌جایی فاز، قابلیت تشخیص افزایش و کاهش ولتاژ شبکه را نیز دارد. این ویژگی باعث می‌شود دستگاه بتواند در مدارهای حفاظتی تجهیزات سه‌فاز در برابر تغییرات نامناسب ولتاژ مورد استفاده قرار گیرد.

تشخیص عدم تقارن ولتاژ

TPM قابلیت تشخیص عدم تقارن ولتاژ سه‌فاز را دارد و میزان عدم تقارن مجاز نیز قابل تنظیم است. این قابلیت امکان استفاده از دستگاه را در مدارهایی فراهم می‌کند که کنترل وضعیت ولتاژ سه فاز برای حفاظت از تجهیزات اهمیت دارد.

نشانگرهای وضعیت و خطا

کنترل فاز TPM دارای 6 نشانگر برای نمایش وضعیت دستگاه است. این نشانگرها وضعیت تغذیه ورودی، حالت عادی و وصل خروجی و همچنین نوع خطا شامل توالی فاز، عدم تقارن ولتاژ سه‌فاز، افت ولتاژ و افزایش ولتاژ را نمایش می‌دهند.

وجود این نشانگرها باعث می‌شود تشخیص وضعیت شبکه و نوع خطای ایجادشده برای کاربر ساده‌تر باشد.

زمان عملکرد پس از رفع خطا

یکی از قابلیت‌های کنترل فاز TPM، امکان انتخاب زمان پس از رفع خطا است. این ویژگی به کاربر اجازه می‌دهد شرایط وصل مجدد خروجی را متناسب با مدار مورد استفاده تنظیم کند.

کاربردهای کنترل فاز TPM

• تابلوهای برق صنعتی

• تابلوهای برق تجاری

• حفاظت تجهیزات سه‌فاز

• مدارهای کنترل الکتروموتورها

• تجهیزات صنعتی

• ماشین‌آلات سه‌فاز

• مدارهای فرمان و حفاظت

• سیستم‌های برق سه‌فاز بدون نول

نحوه نصب کنترل فاز برنا TPM

کنترل فاز بدون نول مدل TPM قابلیت نصب به‌صورت DIN Rail مطابق استاندارد IEC 60715 را دارد و امکان نصب Flush Mounted نیز برای آن اعلام شده است.

این محصول با برق سه‌فاز و بدون نیاز به سیم نول در شبکه مورد استفاده قرار می‌گیرد. با توجه به ماهیت حفاظتی و ولتاژ کاری دستگاه، نصب و سیم‌کشی آن باید مطابق دستورالعمل سازنده و توسط فرد متخصص انجام شود.

خرید کنترل فاز بدون نول برنا الکترونیک مدل TPM

اگر برای حفاظت تجهیزات سه‌فاز در تابلویی که سیم نول ندارد به یک کنترل فاز نیاز دارید، کنترل فاز بدون نول برنا الکترونیک مدل TPM با قابلیت تشخیص قطع فاز، جابه‌جایی فاز، افزایش و کاهش ولتاژ و عدم تقارن ولتاژ، گزینه‌ای کاربردی برای مدارهای حفاظتی صنعتی و تجاری است.
