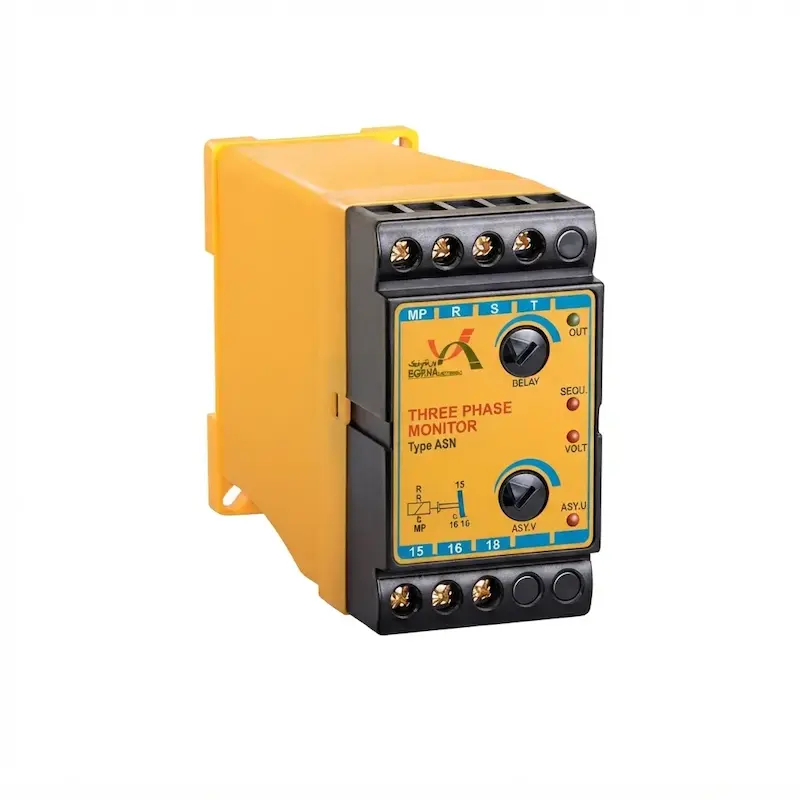

کنترل فاز برنا مدل ASN

معرفی کنترل فاز مدل ASN

کنترل فاز مدل ASN برنا الکترونیک یک تجهیز حفاظتی برای پایش وضعیت شبکه‌های سه‌فاز و محافظت از تجهیزات در برابر اختلالات ولتاژ و فاز است. این محصول به‌خصوص برای حفاظت الکتروموتورها در برابر مشکلات شبکه سه‌فاز طراحی شده و می‌تواند خطاهایی مانند قطع فاز، قطع نول، کاهش ولتاژ، تغییر توالی فاز و عدم تقارن ولتاژ را تشخیص دهد.

کنترل فاز ASN پس از تشخیص خطا، خروجی را قطع می‌کند و پس از برطرف شدن مشکل امکان تنظیم زمان تأخیر برای وصل مجدد وجود دارد. این ویژگی به جلوگیری از آسیب ناشی از وصل سریع تجهیزات پس از رفع خطا کمک می‌کند.

عملکرد کنترل فاز ASN

کنترل فاز ASN به‌صورت مداوم وضعیت شبکه سه‌فاز را بررسی می‌کند. در صورت تشخیص شرایط غیرعادی، رله خروجی دستگاه عمل کرده و مدار فرمان تجهیز متصل را قطع می‌کند.

این محصول علاوه بر حفاظت در برابر خطاهای فاز و ولتاژ، امکان تنظیم میزان عدم تقارن مجاز و زمان تأخیر در وصل پس از رفع خطا را نیز فراهم می‌کند.

تشخیص تغییر توالی فاز

یکی از قابلیت‌های مهم ASN، تشخیص تغییر توالی فازها است. این قابلیت برای الکتروموتورها و تجهیزات سه‌فاز اهمیت زیادی دارد؛ زیرا جابه‌جایی فازها می‌تواند باعث تغییر جهت چرخش موتور شود.

در صورت تشخیص توالی نادرست فازها، کنترل فاز از وصل خروجی جلوگیری می‌کند.

تشخیص قطع فاز و قطع نول

کنترل فاز برنا ASN قابلیت تشخیص قطع فاز و قطع نول را دارد. این ویژگی به حفاظت بیشتر تجهیزات متصل به شبکه سه‌فاز کمک می‌کند و از ادامه فعالیت دستگاه در شرایط نامناسب شبکه جلوگیری می‌کند.

حفاظت در برابر کاهش ولتاژ

ASN قابلیت تشخیص کاهش ولتاژ شبکه را دارد. در صورت افت ولتاژ و ایجاد شرایط نامناسب برای تجهیز، کنترل فاز خروجی را قطع می‌کند.

این قابلیت برای حفاظت الکتروموتورها و سایر تجهیزات سه‌فاز که به کیفیت مناسب ولتاژ شبکه نیاز دارند، کاربردی است.

تشخیص عدم تقارن ولتاژ

یکی دیگر از قابلیت‌های کنترل فاز ASN، تشخیص عدم تقارن ولتاژ سه‌فاز است. میزان عدم تقارن مجاز توسط کاربر قابل تنظیم است.

در صورتی که عدم تقارن ولتاژ از مقدار تعیین‌شده بیشتر شود، دستگاه آن را به‌عنوان خطا تشخیص داده و خروجی را قطع می‌کند.

تأخیر در وصل پس از رفع خطا

کنترل فاز ASN امکان انتخاب زمان وصل پس از رفع خطا را دارد. این قابلیت برای جلوگیری از شوک ناشی از وصل سریع تجهیزات پس از بازگشت شرایط شبکه به حالت عادی کاربرد دارد.

همچنین دستگاه برای جلوگیری از آسیب ناشی از قطع و وصل متوالی برق طراحی شده است.

نشانگرهای وضعیت و خطا

روی کنترل فاز ASN چند نشانگر برای نمایش وضعیت دستگاه قرار گرفته است. یک نشانگر وضعیت خروجی و سه نشانگر برای تشخیص نوع خطا در نظر گرفته شده‌اند.

این نشانگرها به کاربر کمک می‌کنند وضعیت عادی یا نوع اختلال ایجادشده در شبکه را سریع‌تر تشخیص دهد.

رله خروجی 6 آمپر

کنترل فاز ASN دارای یک رله خروجی با کنتاکت C/O است. جریان کنتاکت این رله 6 آمپر است و برای کنترل مدار فرمان تجهیزات مورد استفاده قرار می‌گیرد.

در کاربردهایی که بار مصرفی جریان بیشتری دارد، بهتر است خروجی کنترل فاز برای فرمان دادن به کنتاکتور یا تجهیز واسط مناسب استفاده شود.

کاربرد کنترل فاز ASN

کنترل فاز برنا مدل ASN برای حفاظت تجهیزات و مدارهای سه‌فاز کاربرد دارد، از جمله:

• الکتروموتورهای سه‌فاز

• تابلوهای برق صنعتی

• تابلوهای کنترل موتور

• تابلوهای توزیع برق

• مدارهای فرمان سه‌فاز

• ماشین‌آلات صنعتی

• تجهیزات حساس به کاهش ولتاژ

• سیستم‌های نیازمند کنترل توالی فاز

• تجهیزات نیازمند حفاظت در برابر عدم تقارن ولتاژ

ویژگی‌های کنترل فاز برنا ASN

• برند برنا الکترونیک

• مدل ASN

• مناسب شبکه سه‌فاز

• حفاظت الکتروموتورها در برابر اختلالات شبکه

• تشخیص تغییر توالی فاز

• تشخیص قطع فاز

• تشخیص قطع نول

• تشخیص کاهش ولتاژ

• تشخیص عدم تقارن ولتاژ سه‌فاز

• قابلیت تنظیم میزان عدم تقارن

• قابلیت انتخاب زمان وصل پس از رفع خطا

• قطع سریع هنگام بروز خطا

• حفاظت در برابر شوک ناشی از قطع و وصل متوالی برق

• دارای نشانگر وضعیت خروجی

• دارای سه نشانگر نوع خطا

• رله خروجی C/O

• جریان کنتاکت 6 آمپر

• نصب به‌صورت Flush Mounted و DIN Rail

• کلاس عایقی CLASS II

مشخصات فنی

مشخصات فوق بر اساس اطلاعات منتشرشده در صفحه رسمی کنترل فاز ASN برنا الکترونیک تنظیم شده است.

نصب کنترل فاز ASN

کنترل فاز ASN قابلیت نصب به‌صورت توکار (Flush Mounted) و همچنین روی ریل DIN را دارد. دستگاه برای اتصال به شبکه سه‌فاز چهار سیمه با ولتاژ نامی 380 ولت AC طراحی شده است.

سیم‌کشی ورودی‌های سه‌فاز و نول و همچنین اتصال رله خروجی باید مطابق نقشه اتصالات دستگاه انجام شود. با توجه به اتصال محصول به شبکه برق سه‌فاز، نصب و سیم‌کشی آن باید توسط برقکار یا تکنسین متخصص انجام شود.

خرید کنترل فاز مدل ASN

اگر برای حفاظت الکتروموتور یا تجهیزات سه‌فاز به یک کنترل فاز با قابلیت تشخیص قطع فاز، قطع نول، کاهش ولتاژ، تغییر توالی فاز و عدم تقارن ولتاژ نیاز دارید، کنترل فاز برنا مدل ASN گزینه‌ای کاربردی برای مدارهای صنعتی و تابلوهای برق است.

این مدل با قابلیت تنظیم عدم تقارن، انتخاب زمان تأخیر در وصل، نشانگرهای وضعیت و خطا و رله خروجی 6 آمپر برای کنترل و حفاظت تجهیزات سه‌فاز طراحی شده است.
