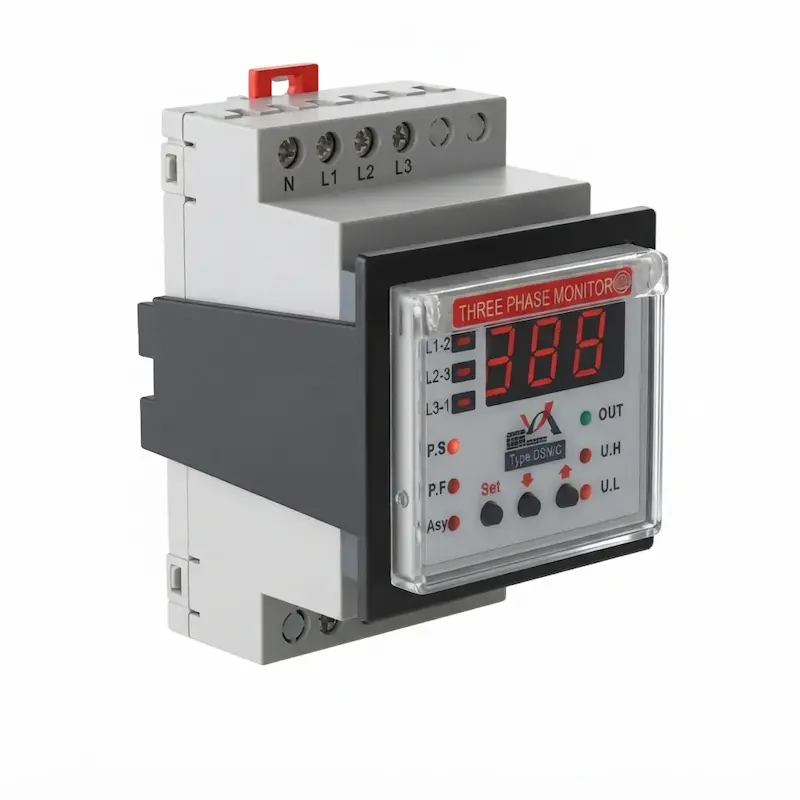

کنترل فاز دیجیتال برنا مدل DSN/C

معرفی کنترل فاز دیجیتال مدل DSN/C

کنترل فاز دیجیتال مدل DSN/C برنا الکترونیک یک تجهیز حفاظتی و کنترلی برای پایش وضعیت شبکه‌های سه‌فاز است. این محصول با استفاده از تکنولوژی دیجیتال، اختلالات مختلف شبکه شامل قطع فاز، قطع نول، تغییر توالی فاز، افزایش و کاهش ولتاژ و عدم تقارن ولتاژ را تشخیص داده و در شرایط نامناسب، خروجی را قطع می‌کند.

یکی از مهم‌ترین ویژگی‌های کنترل فاز DSN/C، امکان تنظیم دقیق محدوده مجاز پارامترهای مختلف است. این قابلیت به کاربر اجازه می‌دهد آستانه‌های افزایش و کاهش ولتاژ، میزان عدم تقارن و زمان‌های عملکرد دستگاه را متناسب با شرایط مدار تنظیم کند.

کنترل فاز دیجیتال DSN/C چگونه کار می‌کند؟

DSN/C به شبکه سه‌فاز متصل می‌شود و به‌صورت مداوم وضعیت ولتاژ و توالی فازها را بررسی می‌کند. در صورت تشخیص یکی از خطاهای تعریف‌شده، رله خروجی دستگاه تغییر وضعیت داده و مدار فرمان تجهیز متصل را قطع می‌کند.

این عملکرد باعث می‌شود تجهیزات سه‌فاز در برابر برخی اختلالات مهم شبکه محافظت شوند و از ادامه کار آن‌ها در شرایط نامناسب جلوگیری شود.

نمایشگر ولتاژ خط به خط

کنترل فاز DSN/C به یک نمایشگر دیجیتال مجهز است که ولتاژهای خط به خط شبکه سه‌فاز را نمایش می‌دهد.

وجود نمایشگر باعث می‌شود کاربر علاوه بر دریافت وضعیت حفاظتی دستگاه، بتواند مقدار ولتاژ شبکه را نیز مشاهده کند. همچنین 6 نشانگر روی دستگاه برای نمایش وضعیت خروجی یا نوع خطای ایجادشده در نظر گرفته شده است.

تشخیص تغییر توالی فاز

یکی از قابلیت‌های مهم DSN/C، تشخیص تغییر توالی فازها است. این ویژگی برای مدارهای دارای موتور و تجهیزات سه‌فاز اهمیت زیادی دارد؛ زیرا جابه‌جایی توالی فاز می‌تواند جهت چرخش موتور را تغییر دهد.

در صورت تشخیص تغییر توالی فاز، دستگاه می‌تواند خروجی را قطع کرده و از راه‌اندازی تجهیز در شرایط نامناسب جلوگیری کند.

تشخیص قطع فاز و قطع نول

DSN/C قابلیت تشخیص قطع یک فاز و همچنین قطع نول را دارد. تشخیص این اختلالات به افزایش سطح حفاظت تجهیزات متصل به شبکه سه‌فاز کمک می‌کند.

این ویژگی برای تابلوهای برق صنعتی، موتورهای سه‌فاز و تجهیزات حساس به شرایط شبکه کاربرد دارد.

تنظیم کاهش ولتاژ

یکی از قابلیت‌های مهم کنترل فاز دیجیتال DSN/C، امکان تنظیم آستانه کاهش ولتاژ است.

محدوده تنظیم کاهش ولتاژ در این مدل از 285 تا 365 ولت است. کاربر می‌تواند متناسب با نیاز مدار، حد مجاز کاهش ولتاژ را تنظیم کند تا در صورت پایین آمدن ولتاژ شبکه از مقدار تعیین‌شده، دستگاه خطا را تشخیص دهد.

تنظیم افزایش ولتاژ

آستانه افزایش ولتاژ نیز در DSN/C قابل تنظیم است. محدوده تنظیم افزایش ولتاژ این مدل از 400 تا 470 ولت است.

در صورت عبور ولتاژ شبکه از مقدار تنظیم‌شده، کنترل فاز خطای افزایش ولتاژ را تشخیص داده و خروجی را کنترل می‌کند.

تنظیم عدم تقارن ولتاژ

DSN/C امکان تنظیم میزان مجاز نامتقارنی ولتاژ از 5 تا 30 درصد را فراهم می‌کند.

در صورتی که اختلاف ولتاژ فازها از مقدار تنظیم‌شده بیشتر شود، دستگاه آن را به‌عنوان وضعیت خطا شناسایی می‌کند. این قابلیت برای حفاظت تجهیزات سه‌فاز در برابر نامتعادل بودن ولتاژ اهمیت دارد.

تنظیم زمان وصل و قطع

کنترل فاز دیجیتال DSN/C امکان تنظیم زمان وصل دستگاه را در محدوده 0 تا 300 ثانیه فراهم می‌کند.

همچنین زمان قطع خروجی پس از بروز خطا نیز از 0 تا 10 ثانیه قابل تنظیم است. این قابلیت امکان هماهنگ کردن عملکرد کنترل فاز با شرایط مدار و تجهیز مورد استفاده را فراهم می‌کند.

رله خروجی 6 آمپر

DSN/C دارای یک رله خروجی با کنتاکت C/O است که جریان نامی کنتاکت آن 6 آمپر اعلام شده است.

رله خروجی برای کنترل مدار فرمان تجهیزات مورد استفاده قرار می‌گیرد و در صورت نیاز به کنترل بارهای با جریان بالاتر، باید از کنتاکتور یا تجهیزات واسط مناسب استفاده شود.

کاربرد کنترل فاز DSN/C

کنترل فاز دیجیتال برنا مدل DSN/C برای پایش و حفاظت شبکه‌های سه‌فاز در کاربردهای مختلف قابل استفاده است، از جمله:

• تابلوهای برق صنعتی

• تابلوهای توزیع سه‌فاز

• تابلوهای کنترل موتور

• مدارهای فرمان سه‌فاز

• موتورهای سه‌فاز

• ماشین‌آلات صنعتی

• تجهیزات برق صنعتی

• سیستم‌های دارای حساسیت به تغییرات ولتاژ

• تجهیزات نیازمند کنترل توالی فاز

• مدارهای نیازمند کنترل عدم تقارن ولتاژ

ویژگی‌های کنترل فاز دیجیتال برنا DSN/C

• برند برنا الکترونیک

• مدل DSN/C

• کنترل فاز دیجیتال

• مناسب شبکه سه‌فاز چهار سیمه

• تشخیص تغییر توالی فاز

• تشخیص قطع یک فاز

• تشخیص قطع نول

• تشخیص افزایش ولتاژ

• تشخیص کاهش ولتاژ

• تشخیص عدم تقارن ولتاژ

• نمایش ولتاژهای خط به خط

• دارای 6 نشانگر وضعیت و خطا

• تنظیم کاهش ولتاژ از 285 تا 365 ولت

• تنظیم افزایش ولتاژ از 400 تا 470 ولت

• تنظیم نامتقارنی ولتاژ از 5 تا 30 درصد

• تنظیم زمان وصل از 0 تا 300 ثانیه

• تنظیم زمان قطع بعد از خطا از 0 تا 10 ثانیه

• دارای رله خروجی C/O

• جریان کنتاکت خروجی 6 آمپر

• نصب روی ریل DIN و به‌صورت Flush Mounted

• کلاس عایقی CLASS II

مشخصات فنی

مشخصات فنی فوق بر اساس اطلاعات منتشرشده در صفحه رسمی کنترل فاز دیجیتال DSN/C برنا الکترونیک تنظیم شده است.

نصب کنترل فاز DSN/C

کنترل فاز DSN/C قابلیت نصب به‌صورت توکار (Flush Mounted) و همچنین روی ریل DIN را دارد. این محصول برای اتصال به شبکه سه‌فاز چهار سیمه با ولتاژ 380 ولت AC طراحی شده است.

سیم‌کشی ورودی‌های سه‌فاز و نول و همچنین اتصال رله خروجی باید مطابق نقشه اتصال دستگاه انجام شود. با توجه به اتصال مستقیم دستگاه به شبکه برق، نصب و سیم‌کشی باید توسط برقکار یا تکنسین متخصص انجام شود.

خرید کنترل فاز دیجیتال مدل DSN/C

اگر برای یک تابلو برق سه‌فاز به یک کنترل فاز دیجیتال با قابلیت تنظیم دقیق پارامترهای حفاظتی نیاز دارید، مدل DSN/C برنا الکترونیک گزینه‌ای کاربردی برای پایش و حفاظت تجهیزات سه‌فاز است.

این مدل با نمایشگر ولتاژ خط به خط، 6 نشانگر، قابلیت تنظیم کاهش ولتاژ از 285 تا 365 ولت، افزایش ولتاژ از 400 تا 470 ولت، تنظیم عدم تقارن 5 تا 30 درصد و تنظیم زمان وصل تا 300 ثانیه ارائه می‌شود.
