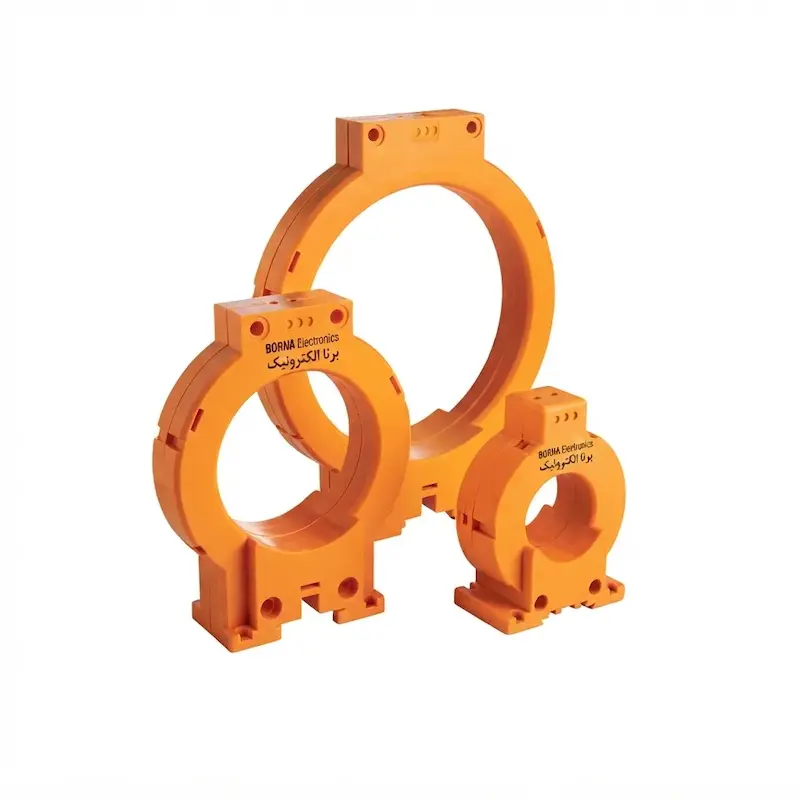

CT کوربالانس برنا مدل CBCT/08 یک ترانس جریان کوربالانس (Core Balance Current Transformer) است که برای تشخیص جریان نشتی، ارت فالت و خطای اتصال به زمین در سیستم‌های الکتریکی مورد استفاده قرار می‌گیرد. این محصول به رله‌های ارت فالت و ارت لیکیج متصل می‌شود و جریان باقی‌مانده مدار را برای تشخیص خطای زمین به سیستم حفاظتی منتقل می‌کند.

مدل CBCT/08 دارای قطر ۸ سانتی‌متر است و برای مدارهایی طراحی شده که فضای عبور هادی‌ها از داخل CT به این اندازه نیاز دارد. این مدل در گروه CTهای کوربالانس برنا قرار دارد و مدل‌های دیگری مانند CBCT/04، CBCT/14 و CBCT/28 نیز در این خانواده عرضه شده‌اند.

CT کوربالانس چیست؟

CT کوربالانس یا Core Balance CT یک ترانس جریان حلقوی است که با بررسی مجموع برداری جریان‌های عبوری از داخل هسته، جریان نشتی و خطای اتصال به زمین را تشخیص می‌دهد.

در شرایط عادی، مجموع برداری جریان‌های عبوری از داخل CT تقریباً صفر است و خروجی CT نیز در حالت عادی سیگنال قابل‌توجهی ایجاد نمی‌کند. هنگام ایجاد نشتی جریان یا خطای اتصال به زمین، تعادل جریان‌ها تغییر کرده و متناسب با جریان نشتی، ولتاژ در خروجی CT ایجاد می‌شود. این سیگنال به رله ارت فالت یا ارت لیکیج منتقل شده و رله می‌تواند بر اساس مقدار تنظیم‌شده، فرمان حفاظتی صادر کند.

قطر 8 سانتی‌متر مدل CBCT/08

یکی از مشخصات اصلی این محصول، قطر داخلی ۸ سانتی‌متر است. هنگام انتخاب CT کوربالانس باید اندازه و تعداد هادی‌هایی که قرار است از داخل CT عبور کنند در نظر گرفته شود.

مدل CBCT/08 برای مدارهایی مناسب است که فضای عبور هادی موردنیاز با قطر ۸ سانتی‌متر مطابقت داشته باشد.

نسبت خروجی و دقت CT کوربالانس

CT کوربالانس مدل CBCT/08 دارای کلاس دقت 1.5 است. نسبت ولتاژ خروجی به جریان نشتی این مدل 100 میلی‌ولت به ازای هر آمپر اعلام شده و این مشخصه تا جریان 100 آمپر خطی است.

این خروجی برای اتصال CT به تجهیزات حفاظتی مانند رله‌های ارت فالت و ارت لیکیج مورد استفاده قرار می‌گیرد.

کاربرد CT کوربالانس برنا

CT کوربالانس مدل CBCT/08 برای استفاده در سیستم‌های تشخیص و حفاظت در برابر نشتی جریان و خطای اتصال به زمین کاربرد دارد، از جمله:

• تشخیص جریان نشتی

• تشخیص ارت فالت

• حفاظت در برابر خطای اتصال به زمین

• تابلوهای برق

• سیستم‌های حفاظتی تجهیزات

• مدارهای صنعتی

• استفاده در کنار رله ارت فالت

• استفاده در کنار رله ارت لیکیج

این محصول علاوه بر رله‌های ارت فالت و ارت لیکیج برنا، قابلیت تطبیق با انواع رله‌های ارت فالت و ارت لیکیج خارجی را نیز دارد.

نحوه نصب CT کوربالانس CBCT/08

برای عملکرد صحیح CT کوربالانس، کلیه سیم‌های مصرف‌کننده مدار باید از داخل CT عبور داده شوند و ترمینال‌های خروجی CT به ترمینال‌های مربوط به CT در رله ارت فالت یا ارت لیکیج متصل شوند.

نصب و سیم‌بندی CT باید مطابق نقشه مدار حفاظتی انجام شود. به دلیل نقش این تجهیز در سیستم حفاظت الکتریکی، بهتر است نصب آن توسط تکنسین یا متخصص برق انجام شود.

ویژگی‌های CT کوربالانس CBCT/08

• برند برنا الکترونیک

• مدل CBCT/08

• قطر ۸ سانتی‌متر

• کلاس دقت 1.5

• مناسب تشخیص جریان نشتی

• مناسب تشخیص ارت فالت

• مناسب استفاده با رله ارت فالت

• مناسب استفاده با رله ارت لیکیج

• نسبت خروجی 100mV/A

• خطی تا 100A

• درجه حفاظت IP20

• محدوده دمای کاری 20- تا 50+ درجه سانتی‌گراد

مشخصات فنی

مشخصات فنی فوق بر اساس اطلاعات منتشرشده برای مدل CBCT/08 برنا الکترونیک تنظیم شده است.

گارانتی CT کوربالانس برنا

در فهرست‌های محصولات برنا الکترونیک، مدل CBCT/08 در گروه CTهای کوربالانس این شرکت قرار دارد و برای محصولات برنا ۳ سال گارانتی تعویض اعلام شده است.

خرید CT کوربالانس 8 سانت برنا مدل CBCT/08

اگر برای سیستم حفاظتی تابلو برق یا تجهیزات صنعتی به یک CT کوربالانس 8 سانتی‌متری نیاز دارید، مدل CBCT/08 برنا الکترونیک برای تشخیص جریان نشتی و خطای اتصال به زمین طراحی شده است. این مدل با قطر ۸ سانتی‌متر، کلاس دقت 1.5 و خروجی 100mV/A، قابلیت استفاده در کنار رله‌های ارت فالت و ارت لیکیج را دارد.
